현장에서 마주한 센서(SENSOR) 오작동의 무게와 엔지니어의 시각
패키징 라인의 심장이라 불리는 로터리 포장기(Rotary Packaging Machine) 설계 엔지니어로 근무하며 전국 각지의 생산 현장을 누비다 보면, 가장 많이 듣게 되는 다급한 목소리는 “기계가 이유 없이 자꾸 멈춘다”는 연락입니다. 수백 건의 A/S 현장을 직접 경험하며 깨달은 사실은, 기계의 거창한 하드웨어적 파손보다는 아주 작은 센서 하나가 먼지에 가려지거나 미세하게 틀어져 발생한 오작동이 전체 공정 중단(Downtime)의 90% 이상을 차지한다는 점입니다.
자동화 공정에서 센서는 기계의 ‘눈’이자 ‘촉각’입니다. 눈이 흐릿해지면 기계는 잘못된 판단을 내리고, 시스템 보호를 위해 에러 코드를 띄우며 가동을 중단합니다. 이는 곧바로 생산량 감소와 불필요한 인건비 낭비라는 막대한 손실로 이어지죠. 오늘은 제가 장비를 직접 설계하고, 현장에서 밤을 지새우며 시운전하며 얻은 실무 노하우를 바탕으로, 로터리 포장기에서 빈번하게 발생하는 센서 에러의 원인과 구체적인 대처법을 심도 있게 정리해 드리겠습니다.
1. 로터리 포장기 센서(SENSOR) 오작동의 근본 원인 분석
설계 단계에서 아무리 정밀하게 시뮬레이션을 거쳐도, 실제 공장의 가동 환경은 변수가 무궁무진합니다. 엔지니어의 관점에서 본 오작동의 핵심 원인 3가지는 다음과 같습니다.
① 환경적 요인: 분진, 습기, 그리고 제품 잔여물
식품, 의약품, 화학 제품을 포장하는 현장에는 항상 미세 분진이 존재합니다. 이 먼지들이 광전 센서(Photo Sensor)의 렌즈 표면에 정전기로 인해 흡착되면 광량이 감쇄되어 오작동을 일으킵니다. 또한, 설비 세척(Wash-down) 공정이 있는 라인에서는 센서 내부로 침투한 습기가 정전용량형 센서의 유전율 판단을 방해하여 물체가 없는데도 있는 것으로 오인식하는 ‘고스트 감지’ 현상을 유발하기도 합니다.
② 물리적 요인: 고속 회전 진동과 광축 이탈
로터리 포장기는 원형 테이블이 고속으로 간헐 운동을 반복하는 정밀 장비입니다. 이러한 특성상 발생하는 미세한 진동은 시간이 흐름에 따라 센서 브래킷의 볼트를 조금씩 느슨하게 만듭니다. 특히 송신기와 수신기가 마주 보는 투과형 센서의 경우, 광축(Light Axis)이 단 1~2mm만 틀어져도 신호 강도가 급격히 떨어져 기계가 가동되다 말다 하는 간헐적인 에러를 발생시킵니다.
③ 전기적 요인: 인버터 노이즈와 접지 불량
최근의 포장기는 정밀 제어를 위해 다수의 서보 모터와 인버터를 사용합니다. 여기서 발생하는 고주파 노이즈가 적절히 차폐되지 않으면 센서의 신호선(Signal Line)에 유입되어 PLC가 잘못된 펄스 값을 읽게 됩니다. 이는 하드웨어는 멀쩡해 보이는데 에러가 불규칙하게 발생하는 가장 까다로운 원인 중 하나입니다.
2. 현장 필수 숙지: 주요 에러 코드별 상세 대처 매뉴얼
대부분의 로터리 포장기는 터치스크린(HMI)을 통해 에러 메시지를 송출합니다. 제조사마다 코드는 다르지만, 공통적인 핵심 증상에 따른 해결책은 다음과 같습니다.
[사례 01] 봉투 공급 에러 (Bag Supply Error / No Bag)
- 증상: 급지부에서 봉투를 집어 올리지 못하거나, 공급된 봉투를 센서가 인식하지 못해 기계가 정지함.
- 엔지니어의 대처법:
- 먼저 **진공 흡착 패드(Suction Pad)**의 마모도를 확인하십시오. 패드가 경화되면 봉투를 제대로 잡지 못합니다.
- 봉투 유무를 감지하는 포토 센서의 수광부를 알코올 솜으로 닦아주세요. 마른 천은 정전기를 발생시켜 먼지를 더 끌어모을 수 있습니다.
- 센서의 입광 표시등(Stability LED)이 녹색으로 안정적인지 확인하고, 주황색으로 깜빡인다면 감도 볼륨을 재조정해야 합니다.
[사례 02] 미개봉 및 투입 불량 에러 (No Open / No Fill)
- 증상: 봉투가 제대로 열리지 않았는데 내용물이 투입되려 할 때 시스템이 이를 감지하여 차단함.
- 엔지니어의 대처법:

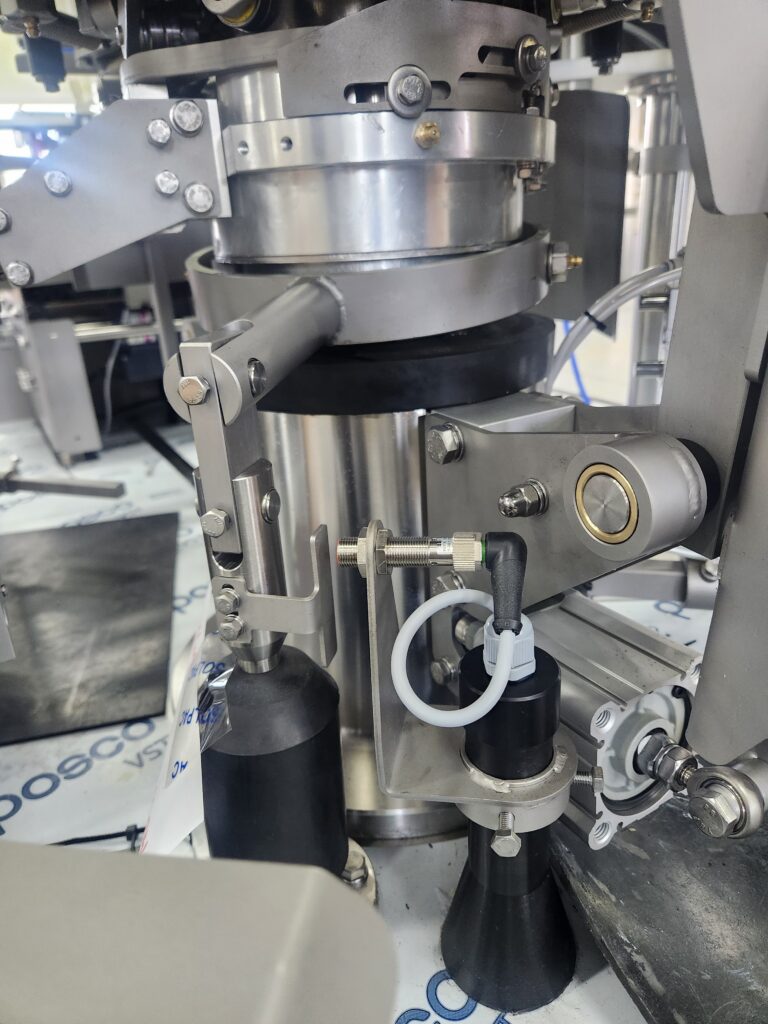

- 봉투 개봉 확인용 **근접 센서(Proximity Sensor)**의 감지 거리(Gap)를 체크하십시오. 보통 1~2mm 이내가 적정합니다.
- 로터리 캠의 타이밍이 물리적으로 밀리지 않았는지 확인하십시오. 센서 자체의 문제보다 캠 스위치와의 물리적 동기가 맞지 않아 에러가 발생하는 경우가 많습니다.
- 포장지 재질이 변경(예: 비닐에서 종이 혼합 재질로)되었다면 센서의 투과율 설정을 다시 잡아야 합니다.
[사례 03] 씰링 및 히터 온도 이상 (Heater / TC Error)
- 증상: 상부/하부 실링 바의 온도가 설정값(SV)보다 낮거나 비정상적으로 높음.
- 엔지니어의 대처법:
- 온도 감지 센서인 **열전대(Thermocouple)**의 연결 단자가 진동으로 인해 헐거워졌는지 확인하십시오.
- 회전하는 로터리부에 전력을 공급하는 **슬립링(Slip Ring)**의 브러시 오염을 점검하십시오. 슬립링 접점 불량은 온도 신호 왜곡의 가장 큰 원인입니다.
- 히터봉의 저항값을 측정하여 단선 여부를 파악하십시오.
3. 설계 전문가가 제안하는 예방 정비(PM) 프로세스
고장이 난 후 고치는 것보다 중요한 것은 고장이 나지 않도록 관리하는 것입니다. 엔지니어링 관점의 3단계 관리법을 제안합니다.
STEP 1. 일일 청결 점검 (Daily Cleaning)
작업 전후, 에어건을 사용해 센서 주변의 이물질을 제거하는 것은 기본 중의 기본입니다. 특히 리플렉터(반사판) 타입의 센서를 사용 중이라면 반사판에 묻은 오염 물질도 반드시 닦아야 합니다. 반사판 오염은 센서 성능을 50% 이하로 떨어뜨려 불량률을 높입니다.
STEP 2. 분기별 감도 튜닝 (Quarterly Tuning)
공장 내의 조명 환경, 계절에 따른 습도 변화는 센서의 민감도에 미세한 영향을 줍니다. 3개월에 한 번은 ‘Auto-Teach’ 기능을 실행하거나 수동 볼륨을 미세 조정하여 현재 가동 환경에 최적화된 임계값(Threshold)을 유지하십시오.
STEP 3. 배선 및 케이블 상태 확인 (Wiring Check)
센서 케이블은 로터리 암의 반복적인 움직임에 항상 노출되어 있습니다. 케이블 타이(Tie)가 너무 꽉 조여져 있으면 피복 내부의 전선이 단선될 수 있습니다. 적당한 곡률 반경(R값)을 확보하고 있는지, 케이블 보호 튜브가 손상되지는 않았는지 정기적으로 육안 점검을 수행하십시오.
4. 생산 효율 극대화를 위한 하드웨어 개선 팁
만약 기존 장비의 센서 에러가 너무 빈번하여 생산성이 떨어진다면, 설계적으로 다음과 같은 보완책을 고려해 볼 수 있습니다.
- 에어 퍼지(Air Purge) 시스템 장착: 센서 렌즈 앞에 작은 공기 구멍을 설계하여, 지속적으로 에어를 분사해 먼지가 앉을 틈을 주지 않는 방식입니다. 분진이 많은 공정에서 최고의 유지보수 효율을 자랑합니다.
- 광화이버 센서(Fiber Optic Sensor) 활용: 좁은 공간이나 고온 구역에는 앰프 분리형 광화이버 센서를 설치하여 제어부(앰프)는 안전한 곳에 두고, 열과 진동에 강한 헤드만 현장에 노출시키는 것이 유리합니다.
- 실드 케이블 및 노이즈 필터: 전기적 신호 에러가 잦다면 모든 센서 라인을 실드선으로 교체하고, 제어반 내부에 노이즈 필터를 장착하여 신호의 순도를 높여야 합니다.
엔지니어의 경험이 말하는 ‘기본’과 ‘관심’의 가치
제가 설계하고 제작한 포장기가 고객사 라인에서 힘차게 돌아가며 완벽한 제품을 찍어낼 때, 엔지니어로서 가장 큰 희열을 느낍니다. 하지만 그 ‘완벽한 가동’을 유지하는 비결은 제가 설계한 복잡한 알고리즘보다, 현장에서 매일 센서를 닦아주고 미세한 진동의 변화에 귀를 기울이는 작업자분들의 ‘관심’에 있었습니다.
기계는 거짓말을 하지 않습니다. 에러 코드는 기계가 우리에게 보내는 일종의 구조 신호이자 대화 시도입니다. 오늘 제가 공유해 드린 센서 대처법과 관리 노하우를 현장에 적용해 보십시오. 작은 실천만으로도 장비의 수명은 연장되고 생산성은 획기적으로 향상될 것입니다.
설계 엔지니어로서 저는 앞으로도 더 견고하고 스마트한 장비를 만들기 위해 노력하겠지만, 현재 여러분 곁에 있는 로터리 포장기를 가장 잘 아는 전문가는 바로 그 기계와 매일 소통하는 여러분 자신임을 잊지 마시기 바랍니다. 만약 기술적인 문제나 하드웨어적인 설계 변경이 고민되신다면, 언제든 전문가의 자문을 구하여 근본적인 원인을 해결하시길 권장합니다.
