로터리 포장기 설계 엔지니어로서 수많은 산업 현장을 누비며 다양한 설비를 구축해 왔지만, 그중에서도 냉동식품 포장 라인은 설계자에게 가장 도전적이면서도 세심한 주의를 요구하는 영역입니다. 설계실에서 완벽하게 그려낸 도면과 계산된 데이터가 실제 영하의 냉기가 감도는 생산 현장에서는 예상치 못한 변수로 다가오기 때문입니다. 특히 로터리 포장기(Rotary Packaging Machine)는 고속으로 회전하며 다단계 공정을 수행하기 때문에, 냉동 원물이 투입되는 순간 발생하는 미세한 온도 변화와 결로 현상이 전체 공정의 수율을 순식간에 떨어뜨리기도 합니다.
제가 현장에서 직접 설비를 셋업하고, 수천 번의 시운전을 거치며 체득한 ‘냉동식품 포장 시 로터리 포장기 최적 설정 노하우’를 공유해 드립니다.
1. 열봉합(Heat Sealing) 온도와 압력의 정밀 제어
냉동식품용 포장지는 영하의 온도에서도 충격에 견뎌야 하므로 일반 필름보다 두껍거나 특수 라미네이트 처리가 된 경우가 많습니다. 이러한 재질 특성과 냉동 원물의 낮은 온도는 봉합 공정에 큰 영향을 미칩니다.
- 히터 온도 보상 설정: 냉동 원물이 봉투에 담기는 순간, 봉투 내부의 온도는 급격히 떨어집니다. 이는 실링 바(Sealing Bar)의 열을 순식간에 빼앗아 가기 때문에, 상온 제품 포장 시보다 설정 온도를 약 10°C~15°C 정도 높게 설정하는 것이 일반적입니다. 하지만 과도한 온도는 필름을 수축시키거나 눌어붙게 하므로, 실제 실링 면의 온도가 일정하게 유지되는지 디지털 제어기를 통해 정밀하게 모니터링해야 합니다.
- 다단계 실링 공정 활용: 로터리 포장기의 장점은 여러 스테이지를 거친다는 점입니다. 1차에서 예열과 압착을 진행하고, 2차에서 본 실링을 수행하는 방식으로 열 전달 효율을 높이는 설계를 적용해야 합니다. 이렇게 단계를 나누면 두꺼운 파우치도 내부까지 열이 고르게 전달됩니다.
- 냉각(Cooling) 스테이지의 중요성: 고온으로 압착된 씰링 부위가 냉동고로 들어가기 전 충분히 굳지 않으면 봉합 부위가 벌어질 수 있습니다. 마지막 스테이지의 냉각 바가 적절한 압력으로 압착 부위를 고정해 주는지 반드시 확인하십시오. 냉각 성능이 떨어지면 유통 과정에서 미세한 핀홀(Pinhole)이 발생할 확률이 높습니다.
2. 결로(Condensation) 및 수분 관리 전략
엔지니어로서 현장에서 가장 많이 마주하는 문제는 바로 ‘물방울’입니다. 외부의 따뜻한 공기와 차가운 냉동 원물이 만날 때 발생하는 결로는 포장 불량의 주범입니다.
- 에어 블로어(Air Blower) 배치: 봉합 직전 스테이지에서 봉투 입구(Sealing Area)에 맺힌 수분을 강한 바람으로 날려주는 에어 노즐 설정이 필수적입니다. 수분이 한 방울이라도 실링 면에 끼어들면 열전달이 차단되어 미봉합 구간이 발생합니다. 이는 곧바로 제품의 변질로 이어집니다.
- 슈트 및 호퍼 가열 시스템: 원물이 이동하는 경로인 슈트(Chute) 표면에 성에가 끼면 원물의 흐름이 정체되거나 엉겨 붙습니다. 이를 방지하기 위해 슈트 외부에 히팅 패드를 부착하거나 건조한 공기를 지속적으로 공급하여 노점(Dew Point) 이하로 환경을 관리해야 합니다. 현장 습도가 높은 여름철에는 특히 이 설정이 생산성을 좌우합니다.
3. 냉동식품 공급 장치(Feeder)의 원활한 흐름 최적화

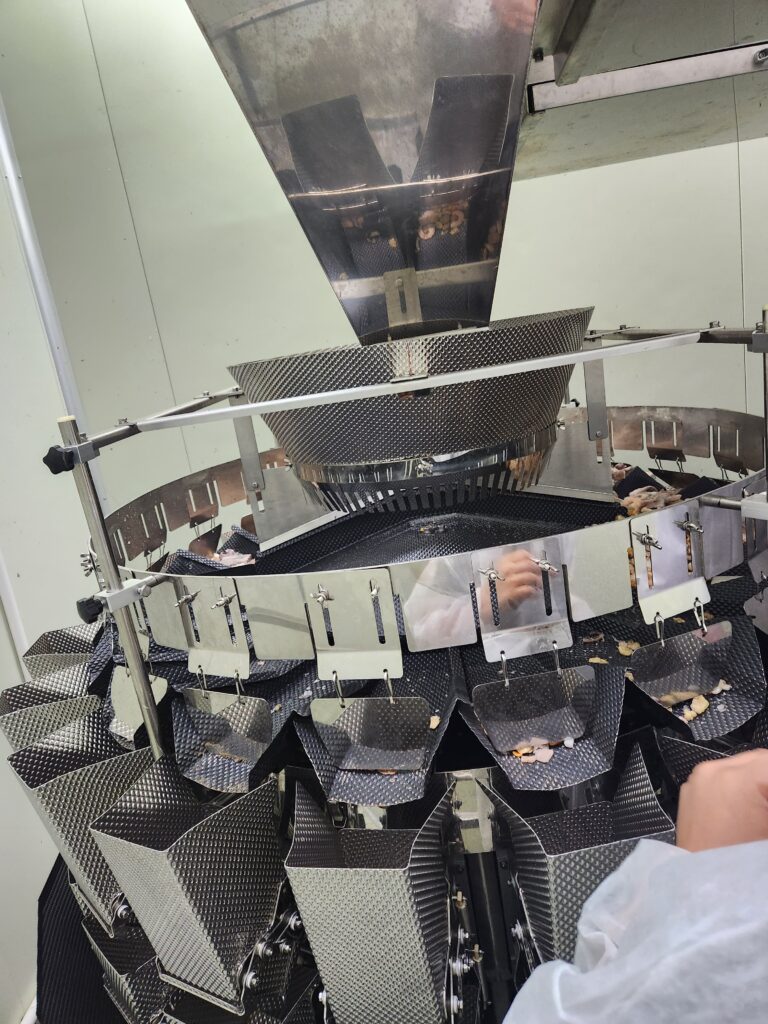

냉동제품은 수분에 의해 서로 달라붙거나 ‘아이스 브릿지(Ice Bridge)’ 현상으로 인해 계량 오차가 발생하기 쉽습니다. 설계자 입장에서 계량의 정확도는 기계의 신뢰도와 직결됩니다.
- 진동 주파수 조정: 진동 공급기(Vibratory Feeder)의 진동 세기뿐만 아니라 주파수를 세밀하게 조정하여, 뭉쳐 있는 냉동 원물을 효과적으로 분리해야 합니다. 제품의 크기와 무게에 따라 최적의 주파수 대역을 찾아 메모리에 저장해 두는 것이 좋습니다.
- 특수 코팅 처리: 원물이 직접 닿는 부위에는 테프론 코팅이나 엠보싱(Dimple) 처리를 하여 부품 표면에 원물이 들러붙지 않도록 설계 단계에서부터 고려해야 합니다. 이는 원활한 배출뿐만 아니라 위생 관리 측면에서도 청소 시간을 단축시켜 주는 매우 중요한 요소입니다.
4. 파우치 그립 및 개봉 메커니즘 설정
냉동용 필름은 물리적으로 뻣뻣한 성질(Stiffness)을 가집니다. 이는 로터리 기계의 물리적 동작에 저항 요소로 작용하여 기계적 부하를 높입니다.
- 그리퍼(Gripper) 장력 강화: 뻣뻣한 봉투를 벌릴 때 미끄러짐이 발생하지 않도록 그리퍼의 스프링 장력이나 실린더 압력을 상온용보다 높게 세팅해야 합니다. 위치가 1mm만 어긋나도 실링 라인이 비뚤어지게 되어 상품 가치가 떨어집니다.
- 내한성 흡착 패드(Suction Pad) 사용: 일반 고무 흡착 패드는 저온 공정에서 딱딱하게 굳어 진공 누설이 발생합니다. 영하에서도 유연성을 유지하는 실리콘 소재의 내한성 흡착 패드를 사용하고, 마모 상태를 주기적으로 체크하여 교체 주기를 관리해야 합니다. 흡착 실패는 곧바로 라인 정지로 이어지기 때문입니다.
5. 가스 치환(MAP) 및 유통기한 보존 설정
냉동식품의 신선도 유지를 위해 질소 충전 공정은 빼놓을 수 없습니다. 특히 유지류가 포함된 냉동 제품은 산소와의 접촉을 최소화해야 합니다.
- 노즐 위치와 진입 깊이: 로터리 기계가 회전하는 짧은 찰나(보통 0.5초 내외)에 질소를 효과적으로 주입하려면, 노즐이 봉투 내부 깊숙이 진입했다가 실링 직전에 빠져나오는 타이밍 설정이 관건입니다. 서보 모터를 이용한 정밀 제어가 필요한 부분입니다.
- 잔존 산소율 측정 및 데이터화: 설정된 가스 주입 압력과 시간이 실제 잔존 산소율 2% 미만을 유지하는지 주기적으로 샘플링 테스트를 진행해야 합니다. 이를 생산 일지에 기록하여 파라미터 보정의 근거로 삼는 것이 엔지니어링 마인드셋의 시작입니다.
💡 현장 엔지니어가 전하는 유지보수 체크리스트
설계만큼 중요한 것이 유지관리입니다. 냉동 환경은 기계 부품에 가혹한 조건을 형성하며 부품의 수명을 단축시킵니다.
- 저온 전용 윤활유(Grease) 사용: 일반 그리스는 저온에서 굳어 모터 부하를 높이고 기어의 마모를 촉진합니다. 반드시 식품 등급(Food Grade)의 저온 전용 윤활유를 사용하여 구동부의 마찰을 최소화하십시오.
- 센서 성에 방지 대책: 광전 센서 렌즈에 끼는 성에는 오작동의 1순위 원인입니다. 센서 주변에 미세한 건조 에어를 분사하는 에어 커튼 방식을 도입하여 성에 결빙을 원천 차단하는 것이 현명합니다.
- 로드셀(Load Cell) 온도 보정: 무게를 감지하는 로드셀은 온도 변화에 따라 미세한 전압 차(Drift)가 발생합니다. 생산 시작 전 예열 운전을 통해 기계 내부 온도를 안정화시킨 후 영점 조절을 실시하는 프로세스를 정착시키십시오.
엔지니어의 시선에서 본 포장 자동화의 완성
로터리 포장기 설계 엔지니어로서 제가 가장 보람을 느끼는 순간은, 제가 설계한 기계가 가혹한 냉동 공정 속에서도 단 한 장의 불량 없이 완벽하게 실링된 제품을 쏟아낼 때입니다. 수천 개의 부품이 톱니바퀴처럼 맞물려 돌아가는 로터리 포장기에서, 냉동 공정은 단순히 온도를 낮추는 것을 넘어 기계와 제품 사이의 정밀한 조율을 요구하는 고도의 엔지니어링 작업입니다.
결국 완벽한 포장은 기계적인 설계의 우수성뿐만 아니라, 현장의 습도, 원물의 상태, 필름의 재질을 모두 고려한 ‘엔지니어의 디테일한 파라미터 설정’에서 완성됩니다. 오늘 정리해 드린 설정 노하우들이 여러분의 생산 현장에서 실질적인 생산성 향상과 불량률 감소로 이어지기를 진심으로 바랍니다.
