2026 KBO NC DINOS 투타 전력 분석: 창원 직관에서 발견한 공룡 군단의 반격


2026년 NC DINOS의 마운드는 한마디로 ‘폭풍 속의 항해’와 같습니다. 시즌 초반부터 찾아온 대형 변수를 어떻게 극복하느냐가 올 시즌 최종 성적의 70% 이상을 결정할 핵심 지표가 될 것입니다.

가장 큰 변수는 역시 라일리 톰슨의 부상 이탈입니다. 지난해 압도적인 구위로 탈삼진 쇼를 벌였던 에이스 톰슨이 복사근 부상으로 전력에서 이탈하면서 NC의 초반 구상에 차질이 생겼습니다. 하지만 NC 프런트의 대응은 놀라울 정도로 신속했습니다.

긴급 수혈된 ‘드류 버하겐(Drew VerHagen)‘은 그야말로 ‘준비된 대체자’입니다. 제가 직관했던 경기에서 버하겐의 불펜 피칭을 잠시 관찰할 기회가 있었는데, 시속 150km를 상회하는 싱커성 패스트볼의 지저분한 무브먼트가 일품이었습니다. 특히 NPB(일본 프로야구) 경험을 통해 아시아 야구 특유의 정교한 컨택트 야구에 대한 적응력을 마쳤다는 점은 큰 위안거리입니다. 톰슨이 복귀할 때까지 버하겐이 이닝 이터로서 중심을 잡아준다면 NC는 큰 위기 없이 전반기를 통과할 수 있을 것입니다.

국내 선발진의 중심은 단연 신민혁입니다. 이제는 리그에서 손꼽히는 ‘계산 서는 투수’로 거듭난 그는 정교한 커맨드와 체인지업을 앞세워 퀄리티 스타트(QS) 제조기로 활약하고 있습니다. 여기에 군 제대 후 합류한 자원들이 4, 5선발 로테이션을 얼마나 안정적으로 소화해주느냐가 불펜 과부하를 막는 핵심 열쇠가 될 것입니다. 현장에서 본 NC의 젊은 투수들은 예년에 비해 투구 템포가 빨라지고 공격적인 투구를 구사하는 모습이 인상적이었습니다.


NC의 야수진은 2026년 KBO에서 가장 균형 잡힌 라인업 중 하나로 평가받습니다. 현장에서 확인한 NC 타자들의 타격 훈련은 배팅음부터가 타 팀과는 확연히 다른 묵직함을 선사했습니다.

  • 맷 데이비슨: 재계약에 성공하며 명실상부한 NC의 ‘안방마님’ 같은 거포로 자리매김했습니다. 특히 창원 NC파크의 특성을 완벽히 이해한 밀어치기 파워는 여전합니다. 제가 직관한 날에도 우측 담장을 직접 때리는 대형 2루타를 만들어내며 상대 배터리를 얼어붙게 만들었습니다. 30홈런-100타점은 그에게 최소한의 기대치일 뿐입니다.
  • 박건우: NC 타선의 ‘상수’이자 정신적 지주입니다. 기복 없는 타격과 넓은 외야 수비 범위는 왜 그가 리그 최고의 외야수인지를 증명합니다. 젊은 선수들이 많은 NC 라인업에서 중심을 잡아주는 그의 리더십은 보이지 않는 전력의 핵심입니다.

박민우를 필두로 한 상위 타선의 출루와 도루 능력은 상대 투수의 투구 수를 늘리고 집중력을 흐트러뜨립니다. 여기에 김휘집, 서호철 등 내야진의 성장이 더해지며 타선의 짜임새가 더욱 촘촘해졌습니다. 단순한 힘의 야구를 넘어, 번트와 진루타 등 작전 수행 능력이 몰라보게 향상된 점이 2026년 NC 타선의 무서운 점입니다.


2026 시즌 NC의 성적뿐만 아니라 KBO 전체의 흥행을 이끌 핵심 선수들을 분석했습니다.

올해 NC 팬들이 가장 열광하는 이름은 단연 신재인입니다. 고교 시절부터 ‘완성형 유격수’로 불렸던 그는 데뷔 초반부터 대형 타구를 펑펑 생산해내며 주전 자리를 꿰찼습니다. 직관 당시 본 신재인의 수비 범위와 송구 탄도는 신인이라고 믿기 어려운 수준이었습니다. 차세대 국가대표 내야수로 성장할 잠재력이 충분해 보였습니다.

NC DINOS 신인 유망주 신재인 분석 사진입니다.

KBO에 새롭게 도입된 아시아 쿼터제를 통해 영입된 토다 나츠키는 NC 마운드의 ‘조커’입니다. 압도적인 구속은 아니지만, 일본 투수 특유의 정교한 커맨드와 타자의 타이밍을 완벽히 뺏는 투구 폼은 리그 타자들에게 매우 생소한 무기입니다. 불펜과 선발을 오가는 전천후 활약이 기대되는 자원입니다.

사이드암 투수로서 까다로운 구질을 가진 김요엘은 NC 불펜의 새로운 활력소입니다. 낮은 릴리스 포인트에서 뿜어져 나오는 포심의 무브먼트가 워낙 지저분해 땅볼 유도 능력이 탁월합니다. 박빙의 승부처에서 원포인트 릴리프로 기용될 때 그 진가가 발휘될 것으로 보입니다.


NC가 2026 시즌 대권에 도전하기 위해 반드시 해결해야 할 숙제는 다음과 같습니다.

  1. 포수 김형준의 리더십: 젊은 투수들이 많은 마운드 특성상 포수의 리드 능력이 절대적입니다. 투수진과의 끊임없는 소통을 통해 실점을 최소화하는 영리한 볼 배합이 요구됩니다.
  2. 외야진의 무한 경쟁: 박건우를 제외한 나머지 자리를 놓고 천재환, 오장환 등 유망주들이 치열하게 경쟁 중입니다. 이 경쟁이 시너지가 되어 팀 전체의 타격 지표를 끌어올려야 합니다.
  3. 체력 관리와 뎁스 강화: 144경기의 긴 장기전을 치르기 위해서는 주전들의 체력을 안배할 수 있는 백업 자원들의 활약이 필수적입니다.

공장 레이아웃 설계의 정석: 로터리 포장기 배치 최적화와 엔지니어의 실무 인사이트


패키징 라인 설계에서 로터리 포장기는 전체 공정의 ‘심장’과 같습니다. 전단에서 원료가 공급되고, 후단에서 완제품이 배출되는 모든 흐름이 이 기계를 중심으로 회전하기 때문입니다. 특히 로터리 방식은 직선형(Linear) 설비에 비해 공간 점유율이 낮아 협소한 공장에서 선호되지만, 원형 궤도를 그리며 돌아가는 특성상 입구와 출구의 각도가 고정되어 있어 동선 설계가 매우 까다롭습니다.

저는 설계를 시작할 때 항상 ‘물류의 흐름’과 ‘사람의 움직임’을 먼저 그립니다. 설계자가 책상 위에서만 판단하여 물류 동선이 꼬이게 되면, 현장은 생산 시설이 아닌 거대한 장애물 경기장으로 변하고 맙니다. 이는 결국 생산성 저하와 안전사고로 직결됩니다.

Factory Arrangement

엔지니어링 실무를 수행하며 가장 효율적이라고 판단한 배치는 ‘U자형(U-Flow)’입니다. 로터리 포장기는 파우치 투입구와 완제품 배출구가 보통 90도 혹은 180도 각도를 이룹니다. 이를 활용해 U자형 라인을 구축하면, 작업자 한 명이 원료 보충과 완제품 수거를 동시에 관리할 수 있는 가용 범위를 확보하게 됩니다. 이는 인건비 절감뿐만 아니라 관리 효율을 극대화하는 전략적 선택입니다. 만약 공장 부지가 좁고 긴 형태라면 직선형을 택하되, 중간에 반드시 작업자 전용 보행 통로를 확보하여 물류 흐름이 끊기지 않게 설계해야 합니다.

설계 도면(CAD)을 작성하다 보면 조금이라도 공간을 아끼고 싶은 유혹에 빠지기 마련입니다. 하지만 현장에서 기계를 직접 수리하고 관리하는 엔지니어 입장에서 볼 때, 기계 사이의 간격이 좁은 것은 유지보수 포기를 의미합니다. 저는 어떠한 경우에도 장비 주변에 최소 1,000mm(1미터)의 여유 공간을 확보할 것을 강조합니다.

  • 구동부 점검: 모터나 베어링(Bearing) 교체 시 렌치나 풀러 등 공구가 들어갈 회전 반경이 필요합니다.
  • 전기 패널 제어: 컨트롤 박스의 문을 완전히 열었을 때 작업자가 그 뒤로 안전하게 지나갈 수 있어야 합니다.
  • 위생 관리: 특히 식품 공장에서는 장비 하부와 뒷면을 청소할 수 있는 공간이 없으면 위생 인증(HACCP) 통과가 불가능합니다.

많은 공장에서 흔히 하는 실수가 전기 배선과 에어 호스를 바닥으로 깔아버리는 것입니다. 이는 작업자의 전도 사고를 유발할 뿐만 아니라, 지게차나 대차 이동 시 배관 파손의 원인이 됩니다. 저는 설계 시 반드시 트레이(Tray)나 덕트를 천장에 설치하는 오버헤드 방식을 제안합니다. 상단에서 기계로 직접 유틸리티를 수직 하강시키면 바닥면이 깔끔해지고, 향후 설비 이설이나 추가 도입 시에도 배선 작업이 훨씬 수월해집니다.

로터리 포장기는 대개 고속으로 작동합니다. 이때 전공정(원료 공급)과 후공정(검사 및 박싱)의 속도가 맞지 않으면 라인은 수시로 멈추게 됩니다. 예를 들어, 포장기가 60BPM(분당 60팩)으로 돌아가는데 후단의 중량선별기가 55BPM이라면, 그 차이만큼 제품이 병목 현상을 일으켜 결국 전체 라인이 정지합니다. 이를 방지하기 위해 컨베이어 구간에 수학적 버퍼 공간을 계산하여 배치해야 합니다.

최적 버퍼 길이(m) = (입력 속도 – 출력 속도) \목표 대기 시간 \제품 간격

이러한 수치적 접근이 뒷받침되어야만 ‘끊김 없는 자동화‘가 가능해집니다.


실제 배치(Arrangement) 설계 시 제가 반드시 확인하는 세부 항목들입니다. 블로그 독자분들도 자신의 공장을 이 기준에 맞춰 점검해 보시기 바랍니다.

구분주요 점검 항목설계 인사이트
진동 및 소음서보 모터 및 캠 구동부 진동바닥 기초 공사 시 방진 패드 적용 필수
원료 공급호퍼(Hopper) 충전 높이작업자의 어깨높이 이상일 경우 자동 리프터 설치 권장
센서 감도주변 광원 및 분진 영향Autonics 등 신뢰도 높은 센서 선택 및 위치 최적화
폐기물 처리불량 파우치 배출 공간불량품이 바닥에 굴러다니지 않도록 전용 슈트(Chute) 설계
조작부 위치HMI 터치스크린 각도작업자의 주 동선에서 즉각 조작 가능한 위치 선정

최근 제가 설계 프로젝트에서 가장 공을 들이는 부분은 3D 시뮬레이션디지털 트윈 기술의 도입입니다. 과거에는 2D 도면만으로 배치했지만, 이제는 실제 기계가 가동되는 모습을 가상 환경에서 구현해 봅니다.

이를 통해 작업자의 동선이 겹치지는 않는지, 특정 각도에서 기계 간섭이 발생하지 않는지를 사전에 100% 잡아낼 수 있습니다. 특히 로터리 기계의 복잡한 캠 메커니즘을 디지털 환경에서 먼저 검증하는 것은 현장 시운전 기간을 획기적으로 단축하는 핵심 비결입니다. 엔지니어에게 시간은 곧 비용이며, 완벽한 사전 설계는 고객사에게 줄 수 있는 최고의 가치입니다.


지속 가능한 패키징을 위한 로터리 포장 기술의 진화: 엔지니어의 설계 노트


패키징 산업에서 ‘지속 가능성(Sustainable)’은 이제 마케팅 용어를 넘어 생존의 영역으로 들어왔습니다. 특히 다층 구조의 복합 플라스틱 필름에서 단일 소재(Mono-material)나 종이 기반 필름(Paper-based film)으로의 전환이 가속화되고 있습니다.

로터리 포장기 입장에서는 이것이 엄청난 도전입니다. 기존의 플라스틱 필름은 열전도율이 안정적이고 인장 강도가 높아 고속 회전 공정에서도 잘 견뎠지만, 친환경 소재들은 매우 예민합니다. 조금만 당겨도 늘어나거나, 씰링 온도가 미세하게만 어긋나도 접착 부위가 타버리거나 제대로 붙지 않습니다. 이러한 한계를 극복하기 위해 로터리 포장 기술은 하드웨어와 소프트웨어 양면에서 혁신을 거듭하고 있습니다.


설계 엔지니어로서 가장 공을 들이는 부분은 단연 씰링 공정입니다. 친환경 소재의 경우, 기존의 캠(Cam) 방식이나 공압식 압착으로는 정교한 대응이 불가능합니다.

최신 로터리 포장기는 다축 독립 제어 서보 시스템을 탑재합니다. 이는 씰링 바가 봉투에 닿는 압력을 마이크로 단위로 제어할 수 있게 해줍니다. 저는 설계를 할 때 소재의 물성 데이터를 기반으로 가압 곡선을 프로그래밍하여, 열에 민감한 종이 필름도 손상 없이 완벽하게 접착되도록 구현합니다. 불량률을 낮추는 것이야말로 자원 낭비를 막는 지속 가능한 패키징의 첫걸음이기 때문입니다.

기계 설계 시 전력 소비 효율은 ESG 경영의 핵심 지표입니다. 저는 최근 설계 프로젝트에 공통 DC 버스(Common DC Bus) 기술을 적극적으로 도입하고 있습니다. 로터리 포장기의 수많은 모터가 가속과 감속을 반복할 때, 감속 모터에서 발생하는 회생 에너지를 버리지 않고 가속 모터의 동력으로 즉시 전환하는 시스템입니다.

여기에 IoT 기반의 전력 모니터링 센서를 결합하면, 공정 중 대기 전력을 최소화하고 부하가 집중되는 구간을 분석하여 에너지 낭비를 획기적으로 줄일 수 있습니다. 이는 공장의 탄소 발자국을 줄이는 실질적인 엔지니어링 솔루션이 됩니다.

지속 가능한 포장의 핵심은 ‘버려지는 내용물이 없게 하는 것’입니다. 제가 주로 사용하는 오토닉스(Autonics)나 키엔스(Keyence)의 정밀 센서들은 이제 단순히 봉투가 있는지 없는지만 확인하지 않습니다.

머신 비전(Machine Vision)과 결합하여 봉투의 입구가 제대로 벌어졌는지, 인쇄가 정위치에 있는지, 봉투 내부에 이물질이 있는지 찰나의 순간에 판독합니다. 만약 미세한 불량이라도 감지되면 시스템은 내용물 투입을 즉시 차단하고 해당 봉투만 배출합니다. 고가의 원재료가 오염되어 폐기되는 것을 원천 차단함으로써 자원 효율성을 극대화하는 것입니다.

기계 자체의 수명을 늘리는 것도 중요한 지속 가능성 전략입니다. 저는 설계를 할 때 특정 부품의 마모가 전체 기계의 가동 중단으로 이어지지 않도록 모듈형 구조를 채택합니다. 베어링 하나를 교체하기 위해 기계 전체를 분해하는 것이 아니라, 해당 유닛만 간편하게 탈착하여 정비할 수 있도록 설계하는 것입니다. 이는 부품의 낭비를 줄이고 기계의 총 가용 수명을 획기적으로 연장합니다.

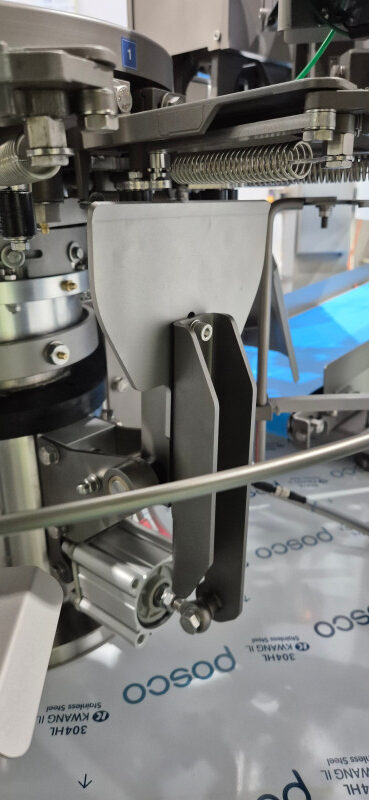

Sustainable Packaging

로터리 포장 기술의 진화는 수치로 그 가치가 증명됩니다. 최신 사양의 기계를 도입했을 때 기대할 수 있는 변화를 표로 정리해 보았습니다.

구분기존 캠 방식 시스템최신 지능형 로터리 시스템개선 효과
에너지 효율100% (기준)약 75~80% 소모20% 이상 절감
불량 발생률약 1.5 ~ 2%0.3% 이하자원 손실 80% 감소
소재 범용성플라스틱 필름 위주종이, PLA, Mono-PE 등친환경 소재 100% 대응
유지보수 비용주기적 부품 전체 교체예지 보전 기반 부분 정비운영 비용 30% 절감

성공적인 지속 가능한 패키징(Sustainable Packaging) 라인을 구축하기 위해서는 설계 단계에서부터 다음과 같은 기술적 검토가 선행되어야 합니다.

  • 토크 리플(Torque Ripple) 최소화: 고속 회전 시 진동을 줄여야 미세한 친환경 필름의 사행(이탈)을 방지할 수 있습니다.
  • 히터 제어 알고리즘: PID 제어를 넘어 소재의 이동 속도에 따라 온도를 실시간 보정하는 피드포워드(Feed-forward) 제어가 필요합니다.
  • 프레임 강성 설계: 진동은 곧 에너지 손실이자 불량의 원인입니다. 로터리 테이블의 강성을 높여 고속에서도 정밀도를 유지해야 합니다.

이러한 기술적 진보를 고객사에게 알리기 위해서는 구글 검색 결과에서 전문성을 인정받아야 합니다. 단순히 “기계가 좋다”고 말하는 것보다, ‘친환경 패키징 기계 설계’, ‘로터리 포장기 에너지 효율 최적화’, ‘생분해 필름 씰링 기술’과 같은 구체적인 키워드를 본문에 녹여내야 합니다.

특히 제품의 사양서(Spec Sheet)를 제공할 때 탄소 저감 수치나 소재 호환성 데이터를 함께 공개하는 것은 구글이 중시하는 **E-E-A-T(Experience, Expertise, Authoritativeness, Trustworthiness)**를 충족하는 훌륭한 전략이 됩니다.


앞으로의 로터리 포장 기술은 물리적인 기계를 넘어 ‘디지털 트윈(Digital Twin)‘으로 확장될 것입니다. 가상 세계에서 먼저 시뮬레이션을 돌려보고, 최적의 친환경 소재 파라미터를 찾아낸 뒤 실제 기계에 적용하는 방식입니다. 이는 시운전 과정에서 발생하는 수많은 필름 낭비와 에너지 소모를 획기적으로 줄여줄 것입니다. 저 역시 이러한 흐름에 발맞추어 데이터 기반 설계 역량을 강화하고 있습니다.


로터리 포장기 수명 연장을 위한 청소 및 급유 완벽 가이드


로터리 포장기는 원형의 테이블이 회전하며 봉투 공급, 날인, 개구, 충진, 씰링(접착), 배출의 과정을 순차적으로 수행합니다. 이 과정에서 각 스테이션은 캠(Cam)과 링크 구조로 긴밀하게 연결되어 있습니다. 만약 한 곳에서라도 저항이 발생하면 전체 타이밍이 어긋나게 됩니다.

  • 미세 분진의 공포: 식품이나 분말 포장 시 발생하는 가루는 공기 중으로 비산되어 베어링 내부와 실린더 씰(Seal) 사이로 침투합니다. 이는 초기에는 미세한 소음을 발생시키지만, 시간이 지나면 부품을 갉아먹는 연마제 역할을 합니다.
  • 열 부하의 관리: 씰링 바(Sealing Bar)는 지속적으로 고온을 유지합니다. 주변의 윤활 성분이 열에 의해 증발하거나 변질되기 쉬운 환경이므로, 일반적인 기계보다 훨씬 세심한 급유 관리가 필수적입니다.
  • 고속 회전의 피로도: 분당 수십 개의 봉투를 생산하는 고속 모델일수록 부품 간의 마찰열이 기하급수적으로 상승합니다. 이는 곧 윤활유의 점도 변화를 일으켜 기계적 스트레스를 유발합니다.

청소는 단순히 외관을 깨끗하게 유지하는 미관상의 작업이 아닙니다. 이는 기계의 ‘조기 마모’를 막는 가장 저렴하고 확실한 투자입니다.

모든 유지보수의 시작은 안전입니다. LOTO(Lock-Out, Tag-Out) 절차를 준수하여 메인 전원을 완전히 차단하고, 배관 내에 남아있는 잔류 압축 공기를 반드시 배출하십시오. 설계를 할 때 안전 센서를 이중으로 배치하지만, 물리적인 차단만큼 확실한 안전장치는 없습니다.

물이나 세정제를 쓰기 전, 진공청소기나 부드러운 솔을 이용해 1차 분진 제거를 실시합니다.

  • 에어건 사용 주의: 많은 작업자분이 에어건으로 먼지를 날려버리곤 합니다. 하지만 강한 공기압은 오히려 먼지를 베어링 내부나 센서 렌즈 안쪽으로 밀어 넣을 수 있습니다. 가능한 흡입식 청소기를 권장하며, 에어건은 손이 닿지 않는 깊숙한 곳에만 제한적으로 사용해야 합니다.
  • 그리퍼(Gripper) 섹션: 봉투를 잡아주는 그리퍼 죠(Jaw) 사이에 이물질이 끼면 봉투가 미끄러지거나 비뚤게 잡힙니다. 이는 곧 대량의 불량으로 이어집니다. 매일 작업 종료 전, 칫솔 정도의 부드러운 솔로 죠 사이를 털어내십시오.
  • 씰링부와 테프론 시트: 실링 바 표면에 포장지 찌꺼기가 눌어붙으면 열전달이 불균형해집니다. 이를 억제하기 위해 부드러운 천에 알코올을 묻혀 주기적으로 닦아내고, 테프론 시트가 마모되거나 타버린 흔적이 있다면 즉시 교체해야 합니다.
  • 진공 패드 및 노즐: 봉투를 벌려주는 진공 흡착 패드는 소모품입니다. 이물질이 끼면 진공도가 떨어져 개구 불량이 발생하므로, 주 1회 이상 세척 및 교체 여부를 점검하십시오.
Maintenance

설계 도면상에는 각 부품에 최적화된 윤활제 규격이 명시되어 있습니다. 이를 무시하고 아무 구리스나 사용하는 것은 기계의 심장에 오염된 피를 수혈하는 것과 같습니다.

  • 캠 로우(Cam Follower) 및 대형 기어: 로터리 포장기의 하중을 지탱하는 캠 트랙에는 점착력이 강하고 압력에 잘 견디는 EP(Extreme Pressure) 구리스를 사용해야 합니다.
  • 식품 등급(Food Grade)의 필수성: 만약 식품 생산 라인이라면 반드시 NSF H1 등급 윤활제를 사용하십시오. 제품에 비산되더라도 안전을 확보할 수 있는 최소한의 장치입니다.
  • 체인 드라이브: 체인은 링크 사이에 윤활유가 침투해야 하므로 점도가 낮은 액상형 스프레이 윤활제가 유리합니다.

“많이 주면 좋을 것”이라는 생각은 착각입니다. 과도한 구리스 주입은 오히려 열을 발생시키고 외부 먼지를 흡착시켜 ‘구리스 떡’을 만듭니다.

  • 베어링 부위: 구리스 주입 총(Grease Gun)으로 1~2회 정도 가볍게 주입하고, 넘쳐나온 구리스는 즉시 닦아냅니다.
  • 자동 급유 시스템 활용: 최근 설계되는 기계들은 자동 급유 장치가 달려있기도 합니다. 이 경우 탱크에 기름이 떨어지지 않았는지 확인하는 것이 관리의 시작입니다.

단순한 청소를 넘어 장비와 소통하는 법을 익혀야 합니다.

  1. 소리의 변화를 기록하십시오: 평소와 다른 ‘키익’ 하는 금속성 마찰음은 베어링이나 캠의 수명이 다했다는 비명입니다. 설계자가 의도한 정상적인 기계음은 리드미컬하고 부드러워야 합니다.
  2. 온도 체크는 가장 과학적인 진단법입니다: 비접촉식 온도계를 활용해 모터나 감속기 하우징 온도를 체크해 보세요. 보통 상온 대비 +30~40°C 이내가 적당합니다. 만약 70°C를 넘어간다면 내부 마찰이 극심하거나 급유가 전혀 되지 않고 있다는 증거입니다.
  3. 부품 교체 로그 작성: 제가 운영하는 Bluebread Log 블로그처럼, 여러분도 기계마다 ‘관리 일지’를 만들어보세요. 언제 베어링을 갈았는지, 어떤 센서를 교체했는지 기록이 쌓이면 고장을 예측할 수 있는 데이터가 됩니다.
  4. 센서 렌즈 청결 유지: 오토닉스(Autonics) 등 정밀 센서들은 아주 얇은 먼지 막에도 오작동할 수 있습니다. 면봉을 이용해 렌즈 부위를 정기적으로 닦아주는 것만으로도 장비 멈춤 현상을 30% 이상 줄일 수 있습니다.

견과류 및 곡물 포장에 최적화된 계량기 연동법: 설계 엔지니어가 밝히는 현장의 노하우


설계자의 시각에서 견과류와 곡물은 완전히 다른 성질의 ‘피동체‘입니다. 이 특성을 무시한 채 범용 계량기(Weigher)를 연동하면 반드시 현장에서 문제가 발생합니다.

곡물은 유동성이 매우 좋아 흐름 제어는 쉽지만, ‘미세 분진’이 가장 큰 적입니다.

  • 문제점: 분진이 계량기의 로드셀(Load Cell) 틈새에 침투하면 영점 조절이 안 되어 오차가 발생합니다. 또한, 포장지 접합부(Sealing)에 가루가 묻으면 밀봉 불량으로 이어져 제품 유통기한에 치명적입니다.
  • 설계 대응: 방진 등급이 높은 IP65 이상의 로드셀을 채택하고, 배출 슈트에 분진 흡입 장치를 연동할 수 있는 설계를 반영해야 합니다.

견과류는 모양이 불규칙하고 알갱이가 커서 ‘물리적 정체’가 빈번합니다.

  • 문제점: 공급 셔터에 원물이 끼는 브릿지(Bridge) 현상이 발생하면 계량 시간이 지연되어 전체 생산 라인의 밸런스가 무너집니다. 또한, 낙하 충격 시 원물이 깨지면 상품 가치가 크게 떨어집니다.
  • 설계 대응: 진동 피더의 진폭을 조절할 수 있는 인버터 제어 시스템을 구축하고, 원물 파손을 방지하기 위한 저충격 버킷(Cushion Bucket) 설계를 적용해야 합니다.

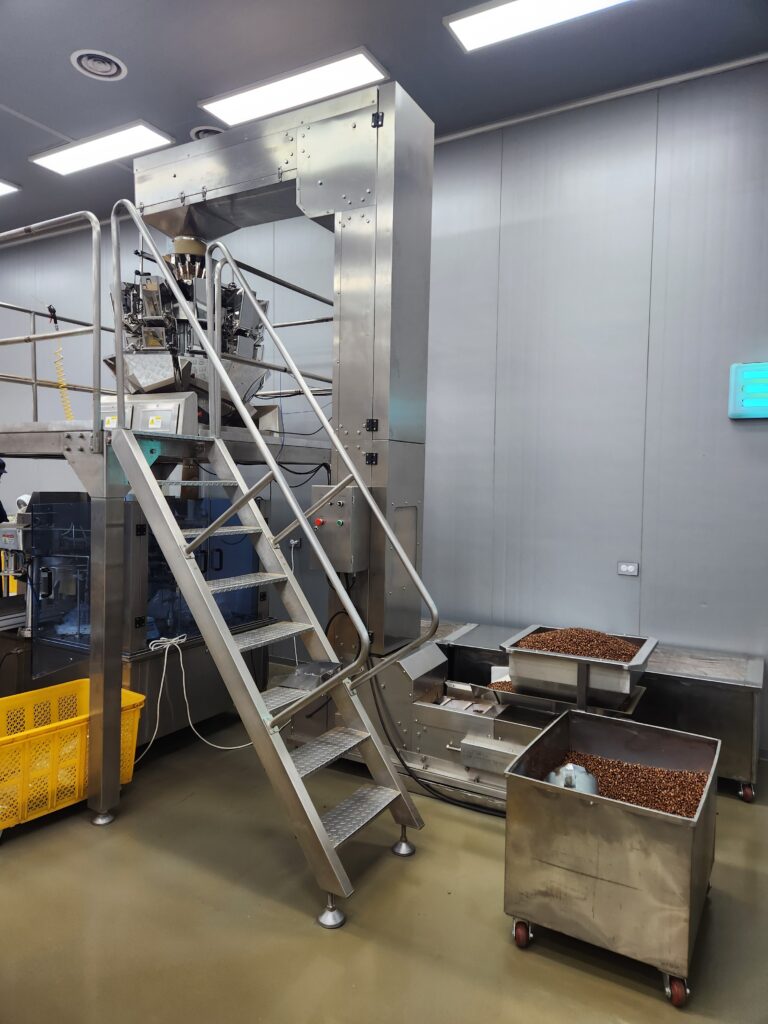

Multi-Head Weigher

견과류처럼 단가가 높고 무게가 불규칙한 원물에는 멀티헤드 조합 계량기(Multi-head Weigher) 연동이 필수적입니다. 이는 10~14개의 버킷에 담긴 원물 중 목표치에 가장 가까운 조합을 컴퓨터가 계산하여 배출하는 방식입니다.

계량기(Weigher)와 포장기(Packaging machine)는 별개의 장비처럼 보이지만, 제어 시스템상으로는 하나의 유기체처럼 움직여야 합니다.

  1. 포장기 준비 완료(Ready): 수직형 포장기(VFFS)가 필름을 이송하고 봉투를 성형하여 입구를 벌리면, PLC를 통해 계량기에 ‘Dump Request’ 신호를 보냅니다.
  2. 계량기 조합 배출(Discharge): 최적의 조합을 찾은 계량기가 ‘Discharge’ 신호를 포장기에 회신함과 동시에 원물을 투하합니다.
  3. 타이밍 동기화(Sync): 이때 제가 설계 시 가장 신경 쓰는 부분이 ‘지연 시간(Delay Time)’ 설정입니다. 0.4kW급 이상의 고속 모터를 사용할 경우, 신호가 전달되는 전기적 시간과 원물이 물리적으로 떨어지는 시간차를 0.01초 단위로 미세 조정해야 ‘씰링 끼임’ 현상을 완벽히 방지할 수 있습니다.

중앙 분산 테이블에서 각 계량 버킷으로 보내는 진동 강도를 개별 제어해야 합니다. 곡물은 고주파 미세 진동으로 얇고 일정하게, 견과류는 저주파의 큰 진동으로 알갱이가 뭉치지 않게 밀어주는 것이 설계의 핵심입니다.

원물이 미끄러져 내려가는 슈트의 각도는 보통 60~75도가 이상적입니다.

  • 설계 노하우: 견과류 포장 시에는 소음을 줄이고 원물을 보호하기 위해 슈트 내부에 식품용 우레탄 코팅이나 엠보싱(Dimple) 처리가 된 스테인리스 소재를 사용합니다. 이는 정전기로 인해 곡물 가루가 벽면에 달라붙는 현상을 방지하는 데도 탁월한 효과가 있습니다.

고속 라인을 구축할 때는 계량기와 포장기 사이에 ‘타이밍 호퍼’를 추가하는 설계를 추천합니다. 계량기에서 떨어진 원물을 포장기 바로 위에서 잠시 홀딩했다가, 포장 사이클에 맞춰 최단 거리에서 투하함으로써 분당 생산 수량(BPM)을 15~20% 이상 끌어올릴 수 있습니다.


설계 엔지니어로서 장비를 납품하기 전 반드시 확인하는 항목들입니다.

점검 항목기술적 요구 사양기대 효과
로드셀 응답 속도1,000회/초 이상의 샘플링 속도고속 가동 시에도 정밀 중량 유지
자동 보정(Auto Zero)운전 중 주기적 영점 자동 조정 기능분진 누적에 따른 계량 오차 방지
HMI 통합 관리포장기-계량기 간 터치스크린 데이터 연동작업자의 세팅 오류 감소 및 편의성 향상
실린더 및 액추에이터0.4kW 이상급 고성능 서보 또는 정밀 실린더배출 셔터의 정확한 개폐 및 내구성 확보


💡 기술 상담 및 설계 문의

포장 기계의 설계 개선이나 멀티헤드 계량기의 PLC 통신 연동, 혹은 특정 원물에 맞는 맞춤형 슈트 설계에 대해 기술적인 고민이 있으시다면 언제든 댓글이나 저의 개인 기록을 통해 문의해 주세요. 설계 엔지니어의 시각에서 현장에 바로 적용 가능한 실무 솔루션을 제안해 드리겠습니다.

포장 기계 사양서(Specification) 완벽 분석: 설계 엔지니어가 알려주는 실패 없는 설비 도입법


사양서 가장 상단에 위치하는 생산 속도(Speed)는 보통 ‘bpm‘ 또는 ‘ppm‘으로 표기됩니다. 많은 분이 여기서 ‘최대 수치’만을 보고 판단하는 실수를 범합니다.

설계 엔지니어의 시각에서 볼 때, 사양서의 최대 속도는 기계가 ‘공회전’할 때 낼 수 있는 한계치인 경우가 많습니다. 실제 제품을 투입하면 내용물의 점도, 포장재의 마찰 계수, 그리고 씰링에 필요한 열전달 시간 때문에 속도는 줄어들 수밖에 없습니다. 저는 사양서를 검토할 때 항상 고객에게 “실제 충진물을 넣었을 때의 안정적 가동 범위(Recommended Operating Speed)”를 별도로 요구하라고 조언합니다. 기계가 100%의 힘으로 계속 달리면 부품의 피로도가 누적되어 수명은 급격히 단축됩니다. 80%의 부하로도 목표 생산량을 맞출 수 있는 사양이 가장 최적의 설계입니다.

포장 기계에서 정밀도는 곧 비용과 직결됩니다. 특히 식품이나 제약 분야라면 ‘오차 범위’가 기업의 수익성에 치명적인 영향을 미칩니다. 사양서에 ‘정밀도 ±0.5%’라고 적혀 있다면, 이것이 ‘표준 편차’인지 ‘절대 오차’인지 명확히 확인해야 합니다.

최근 제가 설계했던 로터리 포장 기계의 경우, 고정밀 서보 모터를 활용해 위치 제어 오차를 최소화하는 데 집중했습니다. 사양서를 읽을 때는 단순히 충진량뿐만 아니라 씰링의 위치 정밀도, 커팅의 직진도 사양을 꼼꼼히 보십시오. 만약 사양서에 이러한 구체적인 수치가 누락되어 있다면, 그것은 제조사가 해당 부분의 품질을 책임지지 않겠다는 뜻과 같습니다. 엔지니어링 관점에서 데이터가 없는 설비는 신뢰할 수 없습니다.

엔지니어인 제가 사양서에서 가장 먼저 펼쳐보는 페이지는 바로 ‘구동부 사양‘입니다. 기계의 심장인 모터와 근육인 실린더가 어떤 브랜드와 용량으로 구성되었는지가 기계의 급(Class)을 결정하기 때문입니다.

기계는 단독으로 존재하지 않습니다. 공장의 기존 라인과 얼마나 유기적으로 연결되는지가 핵심입니다.

  • 전원 사양: 220V 단상인지, 380V 3상인지 확인은 기본 중의 기본입니다. 간혹 수입 기계의 경우 주파수(50/60Hz) 차이로 인해 모터 과열이 발생하는 경우도 있으니 사양서의 전기 계통도를 반드시 살펴야 합니다.
  • 제어 시스템(PLC): 어떤 PLC가 탑재되었는지 보십시오. LS, Mitsubishi, Siemens 등 국내 현장에서 유지보수가 용이한 브랜드인지 확인해야 합니다. 터치패널(HMI)의 인터페이스가 직관적인지, 에러 발생 시 구체적인 발생 위치와 조치 방법을 텍스트로 띄워주는지도 사양서에 명시되어야 할 중요한 편의 사양입니다.

실제 생산 현장에서는 한 가지 제품만 포장하지 않습니다. 제품의 크기가 바뀔 때마다 기계를 셋팅하는 ‘모델 변경 시간(Change-over Time)‘이 전체 생산성에 큰 영향을 미칩니다.

사양서에는 사용 가능한 필름의 최대 폭, 두께, 릴(Reel)의 외경 등이 상세히 명시됩니다. 저는 설계를 할 때 ‘무공구(Tool-less) 방식’을 최대한 적용하려 노력합니다. 작업자가 별도의 렌치 없이 손잡이만 돌려 규격을 맞출 수 있는지, 교체해야 하는 부품(Change parts)의 수가 최소화되어 있는지 사양서의 ‘옵션 리스트’나 ‘규격 범위’ 섹션에서 확인하시기 바랍니다. 이것이 곧 인건비 절감으로 이어집니다.

안전은 기계 설계의 시작이자 끝입니다. 사양서에 비상 정지 버튼의 위치, 도어 인터락(Interlock) 센서, 안전 라이트 커튼 등이 기본 사양으로 포함되어 있는지 확인하십시오. 특히 로터리 기계처럼 회전체가 많은 설비는 안전 사양이 부실할 경우 큰 사고로 이어질 수 있습니다.

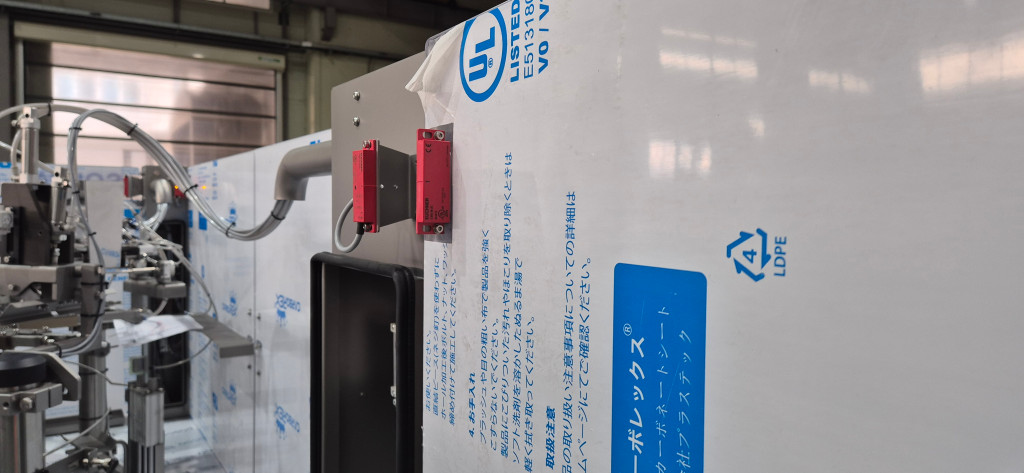

Specification

또한, 기계가 설치될 환경이 습기가 많은 곳인지, 분진이 발생하는 곳인지에 따라 방수 방진 등급(IP 등급)이 적절히 설계되었는지 보아야 합니다. 스테인리스강(SUS304, 316L)의 사용 범위가 사양서에 명문화되어 있는지 확인하는 것도 장기적인 부식 방지를 위해 필수적입니다.

훌륭한 사양서에는 기계의 성능뿐만 아니라 ‘관리법’도 적혀 있습니다. 베어링, 벨트, 히터, 칼날 등 주요 소모품의 규격과 권장 교체 주기가 사양서나 첨부 매뉴얼에 명시되어 있는지 확인하십시오. 제가 설계한 기계들의 경우, 사용자가 쉽게 부품을 수급할 수 있도록 표준 규격품을 최대한 활용하며 이를 사양서에 투명하게 공개합니다. 특정 업체만 공급할 수 있는 전용 부품이 너무 많다면, 나중에 유지보수 비용 폭탄을 맞을 수 있으니 주의가 필요합니다.


2026 KBO 리그 SSG LANDERS 전력 분석: 인천의 자부심, 다시 정상으로 비상할까?


2026시즌 SSG 마운드의 핵심은 단연 재계약에 성공한 미치 화이트입니다. 지난 시즌 중반 합류해 150km 중후반의 강력한 패스트볼과 각이 큰 슬라이더로 KBO 타자들을 압도했던 화이트는 이제 리그 적응을 완벽히 마쳤습니다. 제가 지난 시즌 데이터들을 살펴보니, 화이트는 특히 위기 상황에서 헛스윙을 유도하는 능력이 리그 최상위권이었습니다.

여기에 메이저리그 베테랑급 경력을 가진 앤서니 베니지아노이 새롭게 합류하면서, 리그 최강 수준의 ‘원투펀치’를 구축했습니다. 베니지아노의 빠른 직구와 화이트의 구위가 조화를 이룬다면, 상대 팀 입장에서는 1, 2차전 모두를 내줄 수 있다는 압박감을 느낄 것입니다.

올해부터 본격적으로 도입된 아시아 쿼터 제도를 통해 영입된 일본인 투수 타케다 쇼타의 가세는 선발 로테이션의 깊이를 한층 더해줍니다. 타케다는 전형적인 일본 투수답게 정교한 제구력과 다양한 변화구를 구사합니다. 4~5선발 역할을 충실히 해준다면, 불펜진에 가해지는 과부하를 막는 데 결정적인 역할을 할 것입니다.

또한, 비FA 다년 계약의 마지막 자존심을 건 박종훈의 반등 여부도 주목해야 합니다. ABS(자동 투구 판정 시스템) 도입 이후 언더스로 투수로서 겪었던 혼란을 극복하기 위해, 오프시즌 동안 투구 메커니즘을 수정하는 등 처절한 노력을 기울였다는 소식이 들립니다. 그의 잠수함 투구가 살아난다면 SSG는 리그에서 가장 까다로운 선발진을 보유하게 됩니다.


이번 오프시즌 KBO 이적 시장에서 가장 뜨거운 화제는 단연 김재환의 SSG 입단이었습니다. 잠실이라는 거대한 장벽을 홈으로 쓰면서도 매년 두 자릿수 홈런을 때려냈던 그가, 타자 친화적인 문학 구장을 홈으로 쓰게 된 것은 엄청난 시너지 효과를 예고합니다.

엔지니어링 관점에서 보면 ‘환경 변수’의 변화가 결과값에 미치는 영향은 엄청납니다. 좌측 담장까지의 거리가 짧은 문학 구장은 김재환의 ‘풀히팅(Pull-hitting)’ 성향과 완벽하게 맞아떨어집니다. 전문가들은 그가 올해 30홈런 이상을 무난히 기록할 것으로 내다보고 있습니다.

SSG LANDERS 김재환 영입 사진입니다.
  • 최정: 여전히 건재한 홈런왕 후보입니다. 39세라는 나이가 무색할 정도로 유연한 배팅 스피드와 집중력을 유지하고 있습니다. 그가 3루를 지키고 있다는 것만으로도 팀 동료들은 심리적인 안정감을 얻습니다.
  • 에레디아: KBO 4년 차를 맞이한 그는 이제 한국 야구에 최적화된 용병입니다. 높은 타율과 출루율을 바탕으로 밥상을 차리는 능력과 해결사 기질을 동시에 갖추고 있습니다.
  • 김재환: 최정과 에레디아 사이에 배치된 김재환은 상대 투수들에게 ‘누구를 거를 것인가’라는 잔인한 선택을 강요하게 될 것입니다.

그는 단순한 야구 선수가 아니라 SSG의 역사 그 자체입니다. 2026년은 그가 보유한 수많은 기록들이 경신되는 해가 될 것입니다. 특히 작년 시즌 후반기에 보여준 몰아치기 능력은 여전히 그가 리그 최정상급 타자임을 증명했습니다. 올해는 체력 안배를 위해 지명타자 출전 비중이 조금 늘어날 수 있겠지만, 클러치 상황에서의 위압감은 여전할 것으로 보입니다.

팀의 1선발로서 15승 이상, 180이닝 소화를 기대할 수 있는 자원입니다. 특히 작년보다 더욱 정교해진 커브와 스플리터는 타자들의 타이밍을 완전히 뺏고 있습니다. 그가 등판하는 날은 최소 7이닝 이상을 책임져준다는 믿음이 팀 전체에 퍼져 있습니다.

이제는 국가대표 유격수를 넘어 팀의 야전 사령관 역할을 수행해야 합니다. 타석에서의 정교함은 이미 검증되었고, 이제는 수비 범위의 확장과 송구의 안정감을 더욱 높여야 합니다. 박성한이 센터라인의 중심을 잡아준다면 SSG의 수비 효율은 리그 1위를 다투게 될 것입니다.


작성자 한마디: 긴 분석글을 읽어주셔서 감사합니다. 여러분이 예상하는 2026시즌 SSG 랜더스의 최종 순위는 몇 위인가요? 혹은 가장 기대되는 선수는 누구인가요? 아래 댓글로 여러분의 소중한 의견을 남겨주세요!

고속 로터리 포장기: 1분에 100팩 생산, 설계 엔지니어가 밝히는 가능성과 조건


과거의 로터리 포장기는 분당 40~60팩 정도의 생산 속도가 표준이었습니다. 하지만 인건비 상승과 글로벌 물류 경쟁이 심화되면서, 제조업체들은 더 좁은 공간에서 더 많은 제품을 생산할 수 있는 고속기를 요구하기 시작했습니다.

1분당 100팩이라는 속도는 단순히 모터의 회전수를 높인다고 달성되는 것이 아닙니다. 1초에 약 1.6개의 파우치가 급지되고, 벌어지고, 내용물이 담기고, 씰링되어 배출되어야 합니다. 이 짧은 찰나의 순간에 발생하는 물리적 관성과 진동을 제어하는 것이 바로 설계 엔지니어인 저의 핵심 과제입니다. 단순히 기계가 빨리 도는 것이 아니라, ‘불량 없이 얼마나 꾸준히 그 속도를 유지하느냐‘가 설계의 성패를 가릅니다.


설계 도면을 그리면서 제가 가장 중요하게 반영하는 세 가지 기술적 포인트는 다음과 같습니다.

물리적으로 단일 그리퍼(Gripper)가 100 BPM을 소화하려면 기계 부품에 엄청난 충격과 마찰이 가해집니다. 그래서 저는 고속 대응 모델 설계 시 듀얼 레인(2열) 방식을 적극적으로 적용합니다. 한 번의 회전 주기에 두 개의 파우치를 동시에 처리하는 이 방식은 각 유닛의 구동 속도를 절반으로 낮추면서도 전체 출력량은 100~120 BPM까지 안정적으로 확보할 수 있게 해줍니다. 이는 장비의 내구성을 획기적으로 늘리는 비결이기도 합니다.

100 BPM

기존의 기계식 캠(Mechanical Cam) 방식은 고속 주행 시 캠의 마모와 소음, 그리고 관성으로 인한 타이밍 어긋남이 발생하기 쉽습니다. 제가 개발에 참여한 최신 모델들은 각 스테이션(급지, 개봉, 충진, 실링)을 독립적인 서보 모터로 제어하도록 설계합니다. 서보 제어는 파우치의 위치를 마이크로초 단위로 추적하여, 고속 상황에서도 미세한 오차 없이 정확한 공정 수행을 가능하게 합니다. 이는 속도가 빨라져도 포장 품질이 떨어지지 않게 만드는 핵심 기술입니다.

포장기 본체만 빨라서는 의미가 없습니다. 100 BPM의 속도로 원료를 정확히 투입하기 위해서는 ‘멀티헤드 조합 저울(Multi-head Weigher)‘이나 고속 액체 충진기와의 정밀한 통신 동기화가 필수입니다. 충진 시간이 단 0.1초만 어긋나도 내용물이 파우치 입구에 묻어 씰링 불량(Leaking)을 유발하기 때문입니다. 설계 단계에서부터 충진기 제조사와 긴밀하게 협력하여 최적의 통신 프로토콜을 설정하는 이유가 여기에 있습니다.


도면상으로는 완벽해도 실제 공장에서 100 BPM을 유지하는 데 방해가 되는 요소들은 도처에 널려 있습니다. 엔지니어로서 제가 시운전 시 가장 까다롭게 체크하는 부분들입니다.

특히 액체 제품의 경우, 고속으로 이동하다 갑자기 멈추면 파우치 내부에서 내용물이 출렁이는 ‘스플래시 현상’이 발생합니다. 이는 씰링면을 오염시켜 대량 불량으로 이어집니다. 이를 방지하기 위해 저희 설계팀은 가감속 커브를 부드럽게 조정하는 소프트웨어 로직을 적용하거나, 충진 후 대기 스테이션을 추가하는 등의 맞춤형 설계를 진행하여 생산 안정성을 높입니다.

100 BPM 환경에서는 파우치 한 장이 겹쳐서 들어가거나, 정전기로 인해 제대로 벌어지지 않는 아주 작은 변수도 라인 전체를 멈추게 하는 치명적인 원인이 됩니다. 따라서 고속기를 운영할 때는 파우치의 재질, 두께(μm), 그리고 보관 환경까지도 기계 설계 시 고려되어야 하는 중요한 변수입니다. 현장에서 파우치 제조사와 기술 협의를 진행하는 것도 설계 엔지니어의 주요 업무 중 하나입니다.


많은 기업에서 고속기가 비싸다는 이유로 도입을 망설이시지만, 장기적인 단위당 제조 원가(CPU) 측면에서 보면 고속기는 압도적인 우위를 점합니다.

구분일반 로터리 포장기 (60 BPM)고속 로터리 포장기 (100+ BPM)
생산 효율표준 수준1.5배 ~ 2배 향상
공간 활용2대 설치 시 넓은 공간 필요1대로 통합 설치 가능 (공간 절약)
인건비장비당 개별 인력 투입생산량 대비 투입 인력 감소
유지보수일반 정비스마트 자가 진단 및 예방 정비 필수

고속기는 부품의 마모 속도가 일반기보다 빠르기 때문에, 최근 제가 설계하는 모델들은 센서를 통해 부품의 상태를 실시간 모니터링하는 기능을 탑재합니다. 예방 정비(Predictive Maintenance) 시스템이 갖춰져 있는 기계를 선택하는 것이 장기적으로 가동률을 높이는 최선의 방법입니다.


다품종 소량 생산의 핵심: 설계 엔지니어가 제안하는 빠른 규격 변경(Changeover) 전략


다품종 소량 생산의 기본이 되는 생산성 향상의 고전이자 정석인 SMED(Single Minute Exchange of Die) 기법은 규격 변경 시간을 ‘한 자릿수(10분 미만)’로 줄이는 것을 목표로 합니다. 이를 실현하기 위해서는 ‘내적 작업’과 ‘외적 작업’의 개념을 명확히 구분하는 것부터 시작해야 합니다.

  • 외적 작업(External Setup): 설비가 가동 중일 때 미리 수행할 수 있는 모든 준비 단계입니다. 다음 생산에 필요한 금형을 세척하고, 교체용 부품을 카트에 정렬하며, 필요한 공구를 기계 옆에 배치하는 과정입니다.
  • 내적 작업(Internal Setup): 반드시 설비를 정지시켜야만 수행할 수 있는 부품 교체, 센서 위치 조정, 씰링 바 교체 등입니다.

엔지니어의 통찰: 제가 관찰한 많은 현장에서는 기계를 세워놓고 나서야 비로소 다음 규격용 부품을 찾으러 창고로 향합니다. 설계자는 설비 주변에 ‘외적 작업용 전용 적재 공간’을 반드시 레이아웃에 포함해야 합니다. 기계가 돌아가는 동안 모든 준비가 완료되어야 하며, 정지 버튼을 누르는 순간 즉시 교체 작업이 시작될 수 있도록 프로세스를 표준화해야 합니다. 내적 작업을 외적 작업으로 단 20%만 전환해도 전체 다운타임은 절반 가까이 줄어듭니다.


다품종 소량 생산을 할 때 가장 중요한 것은 규격 변경 후 첫 제품을 돌렸을 때 불량이 발생하는 가장 큰 이유는 작업자의 ‘미세 조정(Adjustment)’ 때문입니다. “조금만 더 왼쪽으로”, “살짝만 더 꽉 조여야 하나?”와 같은 주관적인 판단이 개입되는 순간, 규격 변경 시간은 고무줄처럼 늘어나고 초기 불량률은 치솟습니다.

  • 디지털 인디케이터(Digital Indicator) 장착: 가이드 폭이나 리프트 높이를 조절하는 핸들에 디지털 카운터를 부착하십시오. 제품 규격별로 ‘A 제품은 12.5mm’, ‘B 제품은 18.2mm’라는 절대적인 수치를 데이터 시트로 관리해야 합니다.
  • 포지티브 스토퍼(Positive Stopper) 활용: 나사를 돌려 맞추는 조절식 대신, 특정 규격에 딱 맞는 ‘지그(Jig)’나 블록을 끼워 넣는 방식을 도입하십시오. 별도의 눈금을 볼 필요 없이 블록을 끼우는 것만으로 완벽한 위치가 잡히도록 설계하는 것이 가장 확실합니다.
  • 원포인트 연동 설계: 여러 군데의 볼트를 조절하는 대신, 하나의 기준 축을 움직이면 나머지 가이드들이 기구적으로 연동되어 함께 움직이도록 설계하면 작업자의 조작 횟수를 획기적으로 줄일 수 있습니다.

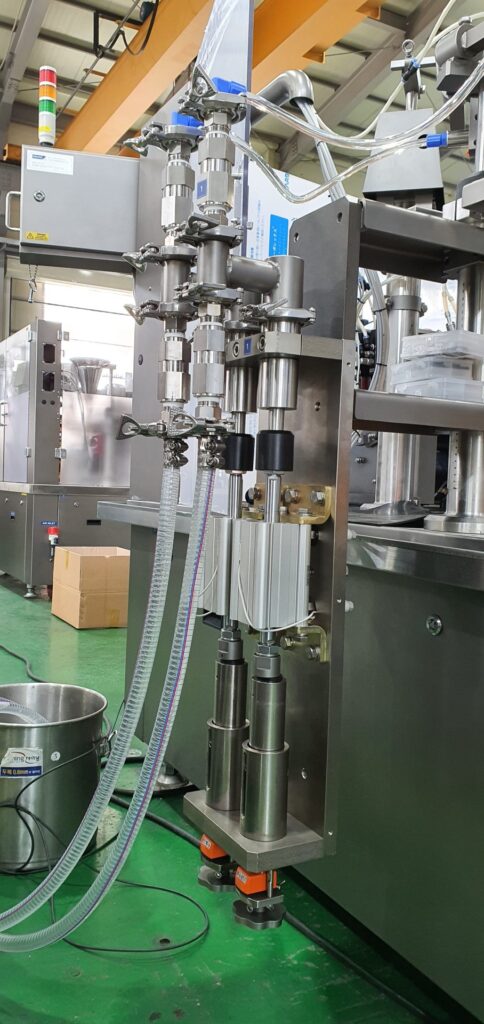

다품종 소량 생산

작업자의 손에 스패너나 렌치가 들려 있는 시간이 길수록 규격 변경은 늦어집니다. 진정으로 효율적인 설비는 별도의 도구 없이 맨손으로 모든 주요 부품을 교체할 수 있어야 합니다.

  • 원터치 클램프 및 캠 레버: 볼트를 수십 번 돌려 푸는 동작을 레버를 젖히는 동작 하나로 대체하십시오. 특히 로타리 포장기에서는 그리퍼(Gripper)의 간격을 조절하는 일이 잦은데, 이때 퀵 체인지(Quick Change) 방식의 클램프를 도입하면 수 분의 시간을 단축할 수 있습니다.
  • 카세트(Cassette) 시스템 도입: 부품을 낱개로 하나하나 교체하지 말고, 특정 규격에 필요한 모든 파트를 하나의 프레임에 묶어 ‘카세트’ 형태로 제작하십시오. 프린터의 토너 카트리지를 교체하듯 모듈 전체를 통째로 갈아 끼우면 정밀도는 유지하면서 시간은 혁명적으로 줄어듭니다. 이는 초기 투자비가 들더라도 생산 가동률 측면에서 훨씬 이득인 선택입니다.

복잡한 매뉴얼을 매번 확인해야 기계를 만질 수 있다면 그것은 ‘불친절한 설계’입니다. 현장의 긴박한 상황 속에서도 누구나 직관적으로 작업할 수 있는 시각적 장치가 필요합니다.

  • 색상 코딩(Color Coding): 1호 규격 부품은 빨간색, 2호 규격 부품은 파란색으로 도색하고, 기계의 장착 부위에도 동일한 색상 라벨을 부착하십시오. 시각적으로 ‘짝’을 맞추는 것만으로도 조립 오류를 원천 차단할 수 있습니다.
  • Poka-Yoke(실수 방지) 설계: 물리적으로 반대로 끼우거나 잘못된 위치에 장착할 수 없도록 핀(Pin)의 위치나 모양을 비대칭으로 설계하십시오. “안 들어가면 잘못 끼운 것”이라는 물리적 피드백이 그 어떤 교육보다 확실한 가이드가 됩니다.
  • QR 코드 연동 SOP: 기계의 주요 조정 포인트에 QR 코드를 부착하여, 작업자가 스캔 시 해당 부위의 변경 방법 영상을 1분 내외로 시청할 수 있게 연동하는 것도 훌륭한 방법입니다.

기구적인 개선이 하드웨어라면, 제어 시스템은 소프트웨어적인 해결책입니다. 스마트 팩토리의 기술을 접목하면 규격 변경의 차원이 달라집니다.

  • 서보 자동 위치 제어: 수동 핸들을 서보 모터로 대체하십시오. HMI(터치스크린)에서 제품 모델만 선택하면 가이드 레일, 센서 위치, 실링 바의 간격이 자동으로 이동합니다.
  • 파라미터 레시피 관리: 제품마다 다른 씰링 온도, 압력, 충진 속도 등을 데이터베이스화하여 관리하십시오. 숙련공이 아니더라도 터치 한 번으로 최적의 생산 조건을 재현할 수 있습니다. 제가 제어 팀과 협업하며 가장 신경 쓰는 부분인데, 이 시스템이 구축되면 초기 가동 시 발생하는 불량(Startup Loss)을 거의 제로에 가깝게 유지할 수 있습니다.

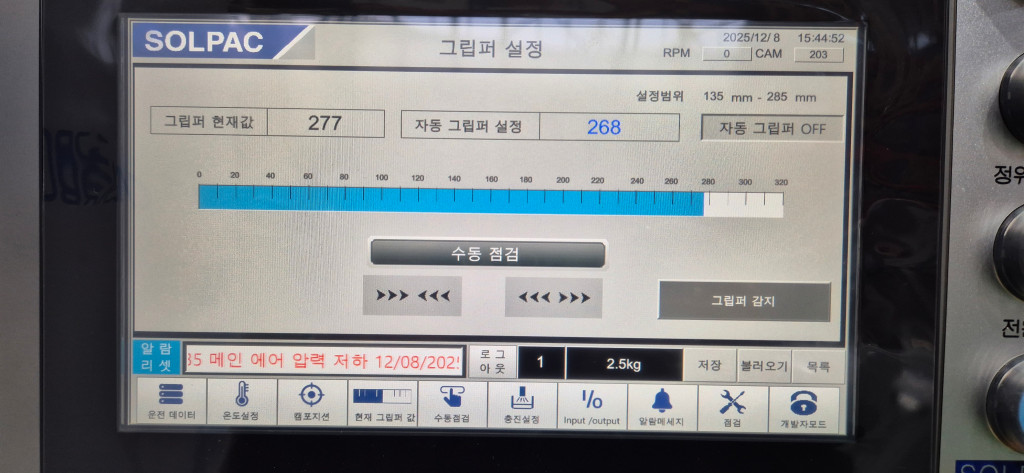

화학 및 생활용품 산업의 혁신: 로터리 포장 기계 도입 사례와 공정 최적화 전략


화학 및 생활용품 산업은 트렌드 변화가 매우 빠릅니다. 과거 대용량 플라스틱 용기에 담기던 세제들이 이제는 환경 보호와 비용 절감을 위해 스탠드업 파우치나 리필형 지퍼백으로 급격히 전환되었습니다. 이러한 변화에 대응하기 위해 로터리 포장기는 다음과 같은 구조적 이점을 제공합니다.

수평형 포장기(HFFS)는 라인 길이가 매우 길어 공장 부지를 많이 차지하며, 공정 중간에 문제가 발생했을 때 접근성이 떨어집니다. 반면 로터리 포장기는 원형(Circular) 궤도를 따라 공정이 이루어지므로 훨씬 작은 면적에 설치가 가능합니다. 이는 공장 내 유휴 공간을 확보하고 작업자의 관리 동선을 최소화하는 데 결정적인 역할을 합니다. 설계자 입장에서도 한정된 공간 내에 고효율 라인을 배치할 수 있다는 점은 큰 매력입니다.

최근 소비자들은 자신의 취향에 맞는 다양한 향과 기능을 가진 생활용품을 원합니다. 제조사 입장에서는 하루에도 몇 번씩 제품 라인업을 바꿔야 합니다. 제가 설계 과정에서 가장 집중하는 부분 중 하나인 ‘그리퍼(Gripper) 자동 조절 시스템‘은 터치스크린 설정만으로 다양한 봉투 폭에 맞춰 기계를 세팅할 수 있게 해줍니다. 이는 과거 수동으로 1시간 이상 걸리던 교체 시간을 15분 내외로 단축하는 공정 혁신을 가져왔습니다.

화학

액체 세제는 점도가 높고 충전 시 거품이 많이 발생하는 특성이 있습니다. 거품이 파우치 입구에 묻으면 열봉합이 제대로 되지 않아 유통 과정에서 내용물이 새는 치명적인 불량이 발생합니다.

  • 현장 개선 사례: 한 생활용품 대기업은 로터리 포장기에 서보 모터 제어 방식의 충전 노즐을 도입했습니다. 노즐이 파우치 바닥까지 깊숙이 내려가 충전하며 액체 수위에 맞춰 서서히 올라오는 방식을 통해 거품 발생을 원천 차단했습니다. 또한, FB 타입 97mm 플랜지와 같은 고정밀 부품을 적용하여 기계적 진동을 억제함으로써 충전 오차 범위를 0.5% 이내로 관리하는 성과를 거두었습니다.

미세한 가루 제품은 포장 과정에서 날림 현상이 심해 작업 환경을 저해하고 실링 부위에 끼어 밀봉 불량을 유발합니다.

  • 현장 개선 사례: 농업용 화학 비료를 생산하는 B사는 로터리 포장기의 각 스테이션마다 강력한 집진 시스템타핑(Tapping) 장치를 결합했습니다. 충전 직후 봉투 하단을 가볍게 쳐서 가루를 안착시킨 뒤, 씰링 직전에 잔여 가루를 빨아들이는 공정을 거칩니다. 이를 통해 불량률을 기존 대비 80% 이상 감소시켰으며, 포장된 파우치의 외관이 훨씬 깔끔해져 브랜드 가치를 높이는 부가적인 효과를 보았습니다.

산성이나 알칼리성이 강한 세정제는 일반적인 금속을 빠르게 부식시킵니다. 이는 장비의 유격 발생과 정밀도 저하로 이어집니다.

  • 현장 개선 사례: 화학 물질 전문 제조사 C사는 장비의 모든 액체 접촉 부위를 SUS316L 등급의 스테인리스로 전면 교체했습니다. 설계 단계에서부터 모터와 센서 등 핵심 전장 부품을 IP65 등급 이상의 밀폐형 구조로 설계하여 화학 증기로 인한 오작동을 차단했습니다. 결과적으로 설비의 내용 연수가 기존 대비 2배 이상 늘어났으며 유지보수 비용은 40% 절감되었습니다.

로터리 포장기의 성능을 결정짓는 것은 결국 얼마나 정밀하게 각 스테이션이 동기화되느냐에 있습니다. 블로그 독자들이 주목해야 할 핵심 기술 요소는 다음과 같습니다.

  1. 날인 및 검사 시스템의 통합: 단순히 포장만 하는 것이 아니라, 유통기한 날인과 비전 검사 시스템이 한 로터리 사이클 내에서 유기적으로 돌아가야 합니다. 불량 파우치를 실시간으로 감지하여 자동으로 배출하는 리젝트(Reject) 기능은 생산성 관리의 핵심입니다.
  2. 지퍼 개봉 메커니즘의 정확도: 생활용품 파우치 대부분은 지퍼가 달려 있습니다. 지퍼 부위를 정확히 벌려주는 기계적 메커니즘과 흡착 패드의 성능은 충전 효율을 결정짓는 핵심 설계 포인트입니다.
  3. 다단 열봉합과 냉각 시스템: 화학 제품의 밀봉 안정성을 위해 1차로 강한 열을 가해 녹이고, 2차로 냉각 바(Cooling Bar)를 통해 압착하여 모양을 잡는 과정이 포함되어야 내구성이 확보됩니다.

이제 로터리 포장기는 단순한 기계 장치를 넘어 스마트 팩토리의 데이터 허브 역할을 하고 있습니다. 생산된 수량, 모터의 부하 정도, 온도 변화 데이터가 실시간으로 서버에 저장됩니다. 엔지니어는 이 데이터를 분석하여 기계가 고장 나기 전 징후를 파악하는 ‘예지 보전’을 수행할 수 있습니다.

제가 현재 연구하고 설계하는 차세대 모델들은 이러한 IoT 기술을 더 깊숙이 수용하여, 관리자가 스마트폰 하나로 공장의 포장 라인 전체를 모니터링하고 제어할 수 있는 환경을 구축하는 데 초점을 맞추고 있습니다. 이는 인건비 절감과 가동률 극대화라는 두 마리 토끼를 잡는 유일한 길입니다.
