(필수) 설계실의 도면이 현장의 생산성으로 이어지기까지
안녕하세요. 현장에서 패키징 머신을 직접 설계하고 전체 생산 라인을 구축해 온 설계 엔지니어입니다. 저는 매일 모니터 앞에서 수천 개의 부품이 맞물려 돌아가는 도면을 그리며, 어떻게 하면 더 효율적이고 고장 없는 기계를 만들 수 있을지 고민합니다.
그동안 수많은 기업의 자동화 프로젝트를 진행하며 한 가지 깨달은 점이 있습니다. 성공적인 자동 포장기 도입은 단순히 ‘비싼 기계’를 사는 것이 아니라, ‘우리 현장에 가장 잘 맞는 시스템’을 구축하는 과정이라는 점입니다. 많은 경영자분이 카탈로그의 화려한 스펙과 분당 생산 수량(BPM)에 매료되어 서둘러 계약을 체결하곤 합니다. 하지만 설계자의 관점에서 볼 때, 현장의 물성이나 작업자의 숙련도, 그리고 사후 관리 환경을 고려하지 않은 기계는 결국 공장의 애물단지로 전락하기 마련입니다.
설계실에서 시작된 도면이 실제 공장에서 완벽하게 구동되어 기업의 이익으로 돌아오기까지, 제가 설계를 시작하기 전 클라이언트에게 가장 강조하는 핵심 요소들을 정리해 보았습니다. 이 리스트는 단순히 기계 구매 가이드가 아니라, 실패 없는 자동화를 위한 엔지니어링 체크리스트입니다.
1. 포장 대상물의 세밀한 물성 및 거동 분석 (필수항목)
기계 설계의 가장 기초는 ‘무엇을 담느냐’입니다. 제품의 물성은 기계의 공급 방식과 충진 시스템의 구조를 결정짓는 핵심 변수입니다.

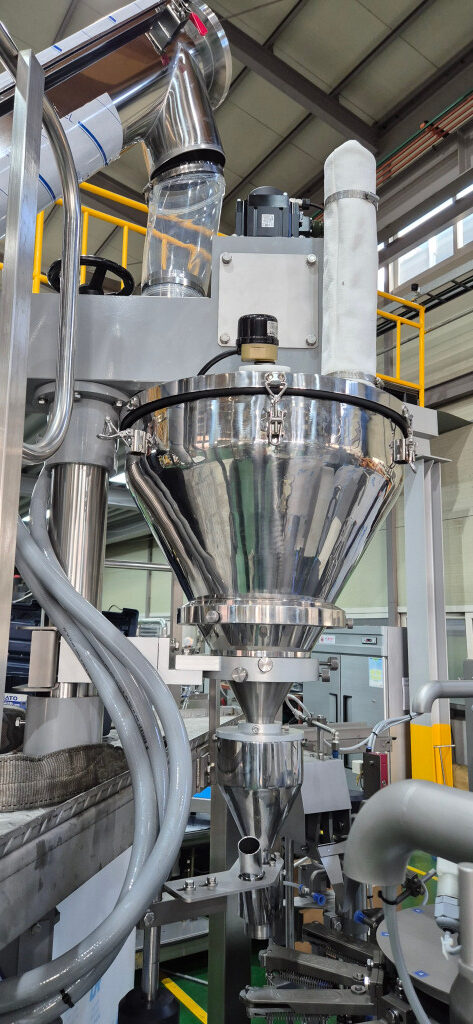

- 입자와 점도의 정밀 측정: 분말 제품의 경우 입자의 크기, 수분 함량, 가루 날림의 정도를 파악해야 합니다. 가루 날림이 심하다면 집진 설계가 필수적이며, 액체라면 점도와 온도에 따른 유동성 변화를 계산해야 합니다. 예를 들어, 온도에 따라 점도가 변하는 소스류는 호퍼(Hopper)에 가열 장치와 교반기가 추가되어야 정량 충진이 가능합니다.
- 포장재와의 호환성 및 열 특성: 비닐(PE, PP), 알루미늄, 합지, 최근 각광받는 친환경 종이 소재 등 포장재의 종류에 따라 씰링(Sealing) 방식이 완전히 달라집니다. 특히 친환경 소재는 열에 약해 정밀한 온도 제어 기능이 없는 기계를 사용할 경우 포장지가 녹거나 접착 불량이 발생할 확률이 매우 높습니다.
- 제품의 공급 안정성: 제품이 기계 내부로 들어올 때 엉키거나 멈추지 않고 일정하게 공급되는지가 중요합니다. 이를 위해 설계 단계에서 바이브레이터(Vibrator)나 스크류 컨베이어의 각도 등을 세밀하게 조정하게 됩니다. 제품이 브릿지 현상(뭉침) 없이 원활하게 하강하는지 확인하는 것이 설계의 첫걸음입니다.
2. 필수 생산 라인 전체의 밸런스와 택트 타임(Takt Time)
자동 포장기는 독립된 개체가 아니라 전체 생산 라인의 일원입니다. 전후 공정과의 조화가 깨지면 기계는 제 성능을 낼 수 없습니다.
- 업스트림(Up-stream)과의 동기화: 포장기 전 단계인 조리, 배합, 가공 공정에서 나오는 제품의 양이 포장기의 처리 속도를 받쳐줘야 합니다. 공급이 너무 적으면 기계가 자주 멈추어 전력 낭비가 발생하고, 공급이 너무 많으면 병목 현상으로 인해 전 단계 공정이 멈추게 됩니다.
- 다운스트림(Down-stream)의 병목 제거: 포장된 제품이 나온 후 박스 포장, 라벨링, 적재(Palletizing) 단계가 수동이라면 아무리 빠른 포장기를 도입해도 소용이 없습니다. 전체 라인의 흐름을 분석하여 가장 느린 공정을 기준으로 적정 속도의 기계를 설계하거나 선정해야 합니다.
- 가동률과 내구성의 상관관계: 무조건 빠른 속도보다는 8시간 혹은 24시간 동안 고장 없이 꾸준히 가동되는 ‘실질 생산량‘이 중요합니다. 과도한 속도 설정은 부품의 마모를 가속화하므로, 설계 사양의 80~90% 수준에서 운용하는 것이 기계 수명 연장에 유리합니다. 엔지니어들은 흔히 이를 ‘기계가 숨을 쉴 수 있는 여유’라고 부릅니다.
3. 유지보수의 편의성 및 설계 표준화
기계는 언젠가 고장이 납니다. 중요한 것은 고장 났을 때 얼마나 빨리 복구할 수 있느냐입니다. 이는 곧 공장의 손실과 직결됩니다.
- 툴리스(Tool-less) 설계 확인: 현장에서 작업자가 렌치나 드라이버 없이 수동 노브만으로도 소모품을 교체하거나 사이즈를 변경할 수 있는지 확인하세요. 정비 시간이 길어질수록 공장의 가동 손실은 눈덩이처럼 불어납니다. 특히 다품종 소량 생산 체제라면 규격 변경(Change-over) 시간이 생산성의 핵심입니다.
- 부품의 범용성 및 수급: 기계 제조사만 공급하는 특수 부품이 많을수록 리스크는 커집니다. PLC, 인버터, 센서, 공압 부품 등이 글로벌 표준 브랜드(LS, 미쓰비시, 지멘스, SMC 등)를 사용하고 있는지 체크해야 합니다. 그래야 10년 뒤에도 주변에서 부품을 구해 수리할 수 있습니다.
- 위생 및 세척 구조: 식품이나 의약품 산업이라면 세척이 용이한 구조(Hygienic Design)인지가 핵심입니다. 볼트 구멍 하나에도 찌꺼기가 끼지 않도록 설계되었는지, 물청소가 가능한 스테인리스 강종(SUS304, 316L 등)을 사용했는지 꼼꼼히 따져야 합니다. 분해 조립이 간편해야 작업자가 청결을 유지하기 쉽습니다.
4. 사용자 중심의 인터페이스와 스마트 기능
기계를 조작하는 주체는 결국 사람입니다. 아무리 기능이 많아도 사용하기 어렵다면 그 기능은 없는 것이나 다름없습니다. 필수로 사용해야 될 기능을 아는 것이 중요합니다.
- HMI(Human-Machine Interface)의 직관성: 터치스크린 메뉴가 직관적이고 한국어 지원이 완벽해야 합니다. 에러 발생 시 단순히 코드 번호만 띄우는 것이 아니라, 발생 부위의 사진과 조치 방법을 화면에 표시해 주는 스마트한 인터페이스를 선택하세요. 이는 작업자의 교육 시간을 단축해 줍니다.
- 에러 감지 및 안전 시스템: 포장지가 끊어지거나 제품이 끼었을 때 이를 실시간으로 감지하여 대형 사고를 막는 센서 설계가 되어 있어야 합니다. 또한 비상 정지 버튼의 접근성, 안전 펜스 및 도어 인터락 등 안전 기준 준수는 설계 엔지니어가 가장 타협하지 않는 부분입니다.
- 데이터 로깅 및 원격 진단: 최근 스마트 팩토리 트렌드에 맞춰 일일 생산량, 가동 시간, 에러 로그 등을 데이터화할 수 있는지 확인하십시오. Wi-Fi를 통해 제조사 엔지니어가 원격으로 기계 상태를 점검할 수 있는 기능은 예방 정비 차원에서 매우 유용합니다.
5. 설치 공간 레이아웃과 작업 동선
도면상으로는 작아 보여도 부대 설비를 합치면 예상보다 큰 공간이 필요할 수 있습니다. 공간 배치는 생산 효율과 직결됩니다.
- 유지보수 공간(Service Area) 확보: 기계 본체 크기만 생각해서는 안 됩니다. 도어를 열고 부품을 교체할 수 있는 공간, 작업자가 원재료를 투입하거나 포장지를 교체하기 위해 움직이는 최소 1m 이상의 통로가 확보되어야 합니다. 공간이 협소하면 정비 효율이 떨어져 결국 기계 관리가 소홀해집니다.
- 유틸리티 공급 라인: 전기 배선, 에어 컴프레셔 라인, 물 공급 및 배수 시설이 기계의 위치와 최단 거리로 연결될 수 있는지 설계 단계에서 검토해야 합니다. 복잡한 배선은 작업자의 안전을 위협하고 공장 미관을 해칩니다.
- 확장 가능성: 향후 생산 라인을 증설할 계획이 있다면, 기계의 방향이나 컨베이어의 연결 구조를 변경하기 쉬운 모듈형 설계를 고려하는 것이 좋습니다.
엔지니어로서 전하는 진심 어린 제언
저는 도면을 그릴 때 항상 그 기계 앞에서 땀 흘릴 작업자의 모습을 떠올립니다. 엔지니어에게 기계는 자식과도 같습니다. 제가 만든 기계가 고객사의 공장에서 십 년, 이십 년을 묵묵히 버텨주며 회사의 성장을 뒷받침할 때 가장 큰 보람을 느낍니다.
자동 포장기 도입은 단순한 장비 구매가 아닙니다. 그것은 ‘공정의 혁신’이자 ‘미래에 대한 투자’입니다. 그렇기에 가격표의 숫자에만 매몰되지 마십시오. 저렴한 기계를 사서 매달 수리비와 가동 중단 손실로 비용을 치를 것인지, 제대로 설계된 기계를 도입해 안정적인 수익을 창출할 것인지는 앞서 말씀드린 체크리스트를 얼마나 꼼꼼히 확인하느냐에 달려 있습니다.
마지막으로 강조하고 싶은 것은 ‘샘플 테스트’의 중요성입니다. 설계자가 아무리 머릿속으로 계산해도 실제 제품의 미세한 변수는 현장에서만 나타납니다. 반드시 실제 사용하는 원료와 포장재를 들고 제조사를 방문하여 테스트 런(Test Run)을 진행하십시오. 설계 엔지니어와 직접 대화하며 특이 사항을 논의하는 그 짧은 시간이, 도입 후 발생할 수 있는 수천만 원의 기회비용을 줄여주는 가장 확실한 보험입니다.
꼼꼼한 준비와 전문가와의 깊이 있는 상담을 통해, 귀사의 생산 현장을 혁신할 최고의 패키징 솔루션을 만나시길 진심으로 응원합니다.
