설계실의 도면이 현장에서 생명력을 얻기까지 (로봇 팔)
안녕하세요. 산업용 로터리 포장기 설계를 천직으로 삼고 있는 설계 엔지니어입니다. 저는 평소 고속 로터리 포장기 모델들을 설계하며, 어떻게 하면 0.1초의 오차도 없이 파우치를 급지하고 완벽하게 씰링할 수 있을지 밤낮으로 고민합니다. 하지만 아무리 정밀한 도면을 그리고 완벽한 성능의 기계를 제작하여 납품하더라도, 실제 현장에서 마주하게 되는 가장 큰 병목 구간은 아이러니하게도 기계 외부, 즉 ‘제품의 투입(In-feed)’ 단계였습니다.
납품 현장을 방문할 때마다 제가 목격한 장면은 쉴 새 없이 회전하는 로터리 포장기의 타이밍에 맞춰 작업자들이 온 신경을 집중해 제품을 집어넣는 모습이었습니다. 사람이기에 겪는 피로도, 집중력 저하로 인한 투입 누락, 그리고 고속 회전체 근처에서 상주하며 발생하는 안전사고의 위험까지. 엔지니어로서 저는 ‘어떻게 하면 기계의 속도와 인간의 핸들링 사이의 간극을 메울 수 있을까’라는 깊은 숙제를 안게 되었습니다.
그 해답은 결국 다관절 로봇 팔(Robot Arm)과 로터리 포장기의 유기적인 결합에 있었습니다. 오늘은 설계자의 시각에서 이 협업 시스템이 왜 미래 패키징 라인의 표준이 될 수밖에 없는지, 그리고 구축 시 어떤 기술적 고려사항이 필요한지 심층적으로 다뤄보겠습니다.
1. 패키징 자동화의 패러다임 변화: 왜 로봇과의 협업인가?
기존 수동 투입 및 단순 컨베이어의 한계

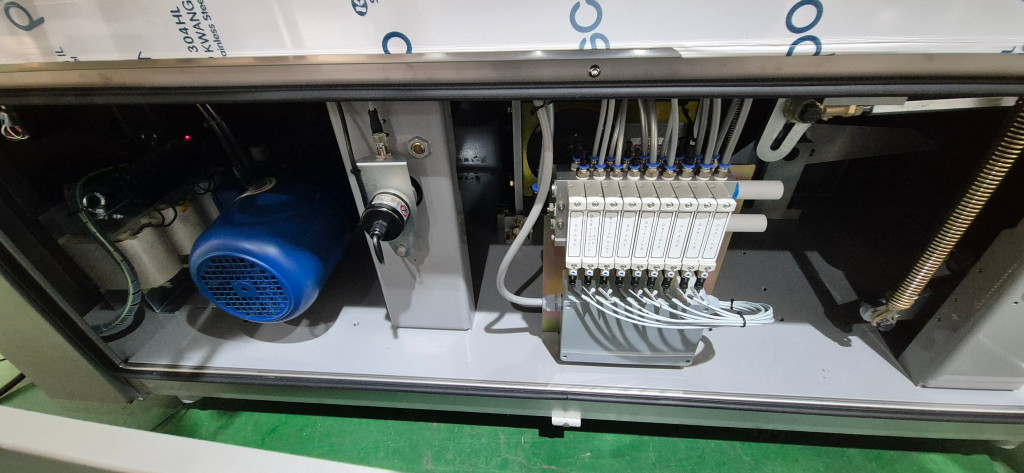

전통적인 로터리 포장기는 포장 과정 자체(급지-날인-충전-씰링)에는 최적화되어 있지만, 제품을 포장기 그리퍼 안으로 밀어 넣어주는 공정은 상대적으로 기술적 진보가 더뎠습니다.
- 정밀도 유지의 어려움: 제품의 위치가 수 mm만 틀어져도 실링 부위에 내용물이 끼이거나 포장지가 씹히는 불량이 발생합니다.
- 생산 속도의 제약: 포장기는 분당 80봉지를 처리할 능력이 있어도, 사람이 투입하는 속도가 40봉지에 머문다면 설비는 절반의 성능밖에 내지 못합니다.
- 인력 수급의 불안정성: 반복적이고 고된 포장 공정은 기피 직무가 되었고, 이는 곧 기업의 생산 안정성을 해치는 요인이 됩니다.
로봇 팔이 가져온 혁신적 진화
다관절 로봇 팔은 인간의 팔과 유사한 6축 자유도를 가지고 있어 인간만이 할 수 있었던 유연한 움직임을 수행합니다. 로봇이 포장기의 회전 속도를 실시간으로 추적하고, 비전 시스템으로 제품을 식별하여 정확한 타이밍에 투입하는 시스템은 제조 현장의 판도를 바꾸고 있습니다.
2. 시스템 통합(SI)의 핵심 기술: 엔지니어링 관점의 분석
단순히 로봇과 포장기를 나란히 세워둔다고 해서 자동화가 완성되는 것은 아닙니다. 두 장비가 마치 하나의 유기체처럼 움직이게 만드는 ‘시스템 통합’ 능력이 핵심입니다.
2.1 실시간 동기화 제어 (Real-time Sync Control)
로터리 포장기는 멈추지 않고 연속 운동을 하는 장비입니다. 로봇이 정지해 있는 대상에 제품을 놓는 것이 아니기 때문에, 포장기 주축의 엔코더(Encoder) 신호를 로봇 컨트롤러가 마이크로초(µs) 단위로 수신해야 합니다. 이를 ‘컨베이어 트래킹(Conveyor Tracking)’ 기술이라 부르는데, 회전 중인 파우치 그리퍼의 궤적을 로봇이 실시간으로 계산하여 추적하며 투입하는 것이 기술적 정점입니다. 이 동기화가 어긋나면 기계적 충돌로 이어지므로 고도의 서보 제어 로직이 요구됩니다.
2.2 지능형 3D 비전 시스템의 통합
로봇의 ‘눈’ 역할을 하는 비전 시스템은 단순히 제품의 유무를 판단하는 수준을 넘어섰습니다.
- 형상 및 방향 인식: 무작위로 흘러오는 제품의 각도를 인식해 로봇이 최적의 각도로 집어 올리게 합니다.
- 품질 사전 검수: 파손된 제품이나 이물질을 감지하여 포장 공정에 진입하기 전 미리 배출함으로써 원자재 낭비를 막습니다.
- 다품종 식별: 한 라인에서 여러 종류의 제품이 흘러와도 이를 구분하여 각각의 포장 프로그램에 맞춰 대응할 수 있게 합니다.
2.3 커스텀 엔드 이펙터(End-Effector) 설계
로봇의 ‘손’인 그리퍼 설계는 제품의 물성에 최적화되어야 합니다. 저는 설계를 진행할 때 제품의 무게 중심, 표면 거칠기, 수분 함량 등을 철저히 분석합니다.
- 식품: 위생적인 스테인리스 재질과 부드러운 실리콘 흡착 패드를 사용합니다.
- 정밀 부품: 스크래치를 방지하기 위한 특수 코팅과 정밀 압력 조절 서보 그리퍼를 적용합니다.
엔지니어링의 디테일은 바로 이 그리퍼 끝단에서 결정됩니다.
3. 협업 시스템 도입 시 얻는 실질적인 경제적 이점
초기 투자 비용에 대한 우려가 있을 수 있지만, 실제 현장에서 증명된 ROI(투자 대비 수익)는 매우 확실합니다.
① 설비 종합 효율(OEE)의 극대화
사람은 시간이 지남에 따라 피로를 느끼지만 로봇은 24시간 내내 일정한 속도를 유지합니다. 로터리 포장기가 가진 본연의 고속 성능을 100% 활용할 수 있게 되어, 전체 라인의 생산량은 수동 대비 최소 40% 이상 향상됩니다.
② 품질 균일화 및 불량률 감소
일정한 압력과 정확한 위치에 제품이 투입되므로 실링 불량이 획기적으로 줄어듭니다. 이는 고객사로부터의 클레임을 줄이고 브랜드 신뢰도를 높이는 무형의 자산이 됩니다.
③ 유연 생산 시스템(FMS) 구축
최근 시장은 다품종 소량 생산 체제로 변하고 있습니다. 로봇 시스템은 소프트웨어 파라미터 수정과 그리퍼의 빠른 교체(Quick Change)만으로도 다양한 제품 포장에 즉각 대응할 수 있는 유연성을 제공합니다.
4. 현장 운영 및 유지보수를 위한 엔지니어의 조언
설계자로서 시스템 도입을 검토 중인 분들께 드리는 현실적인 조언입니다.
- 3D 시뮬레이션 활용: 설계 단계에서 로봇의 가동 반경과 포장기 간섭 구간을 시뮬레이션하여 실제 설치 시 발생할 수 있는 시행착오를 줄여야 합니다.
- 안전 시스템 설계: 고속 산업용 로봇은 강력한 힘을 가집니다. 작업자 동선과 겹칠 경우 레이저 스캐너나 안전 펜스를 설치하여 산업 재해를 원천 차단해야 합니다.
- HMI(Human Machine Interface)의 직관성: 현장 작업자가 로봇 전문가가 아니더라도 현재 상태를 한눈에 파악하고, 간단한 에러 발생 시 즉시 조치할 수 있도록 인터페이스를 쉽고 명확하게 설계해야 합니다.
기술의 끝은 결국 사람을 향합니다
제가 로터리 포장기 설계 도면을 붙잡고 밤을 지새우는 이유는 단순히 ‘빠른 기계’를 만들기 위함이 아닙니다. 기계가 사람의 고된 노동을 대신하고, 작업자가 더 안전하고 가치 있는 업무에 집중할 수 있는 환경을 만드는 것이 엔지니어로서의 진정한 보람입니다.
로봇 팔과 로터리 포장기의 협업은 단순한 자동화를 넘어, 데이터 기반의 스마트 팩토리로 가는 필수적인 여정입니다. 기계는 정직하며, 정교하게 설계된 협업 시스템은 반드시 생산성과 효율성이라는 열매로 그 가치를 증명해 보일 것입니다.
지금 이 순간에도 생산 현장의 병목 구간 때문에 고민하고 계신다면, 설계 엔지니어의 시각에서 기술적 해답을 찾아보시길 권합니다. 저 또한 더 효율적이고 완성도 높은 자동화 시스템 설계를 위해 연구를 멈추지 않겠습니다. 여러분의 제조 현장이 혁신의 중심으로 거듭나길 진심으로 응원합니다.
본 포스팅이 자동화 라인 구축을 준비하는 많은 기업 관계자분께 실질적인 길잡이가 되길 바랍니다.
